Cetus 3D printer handle
von dlchang
Druckbare Dateien (8)
-
stlz_axis_fixed_plate_提把固定模組.stl
119 Ko · 1 377 Downloads
-
stlhost_handle_主機提把.stl
209 Ko · 1 384 Downloads
-
stlrack_handle_料架提把.stl
151 Ko · 1 382 Downloads
-
stlFilament_roller.stl
233 Ko · 1 374 Downloads
-
stlz_axis_fixed_arm_z_軸固定臂.stl
34 Ko · 1 369 Downloads
-
stlz_axis_lock_switch-z軸鎖定開關.stl
68 Ko · 1 377 Downloads
-
stlz_axis_fixed_plate_-right提把與z軸固定模組.stl
127 Ko · 1 365 Downloads
-
stlFilament_cap-耗材擋片.stl
711 Ko · 1 367 Downloads
Beschreibung
Cetus3d printer's handle.
Filament rack handle:
m5x12 x1 or m3x8 x6
Host handle:
m5x5 x2
m5 nuts x2
m4x6 x4
m4 nuts x4
Filament roller:
m4x8
m4 nuts
主機部份
只裝提把：
列印件

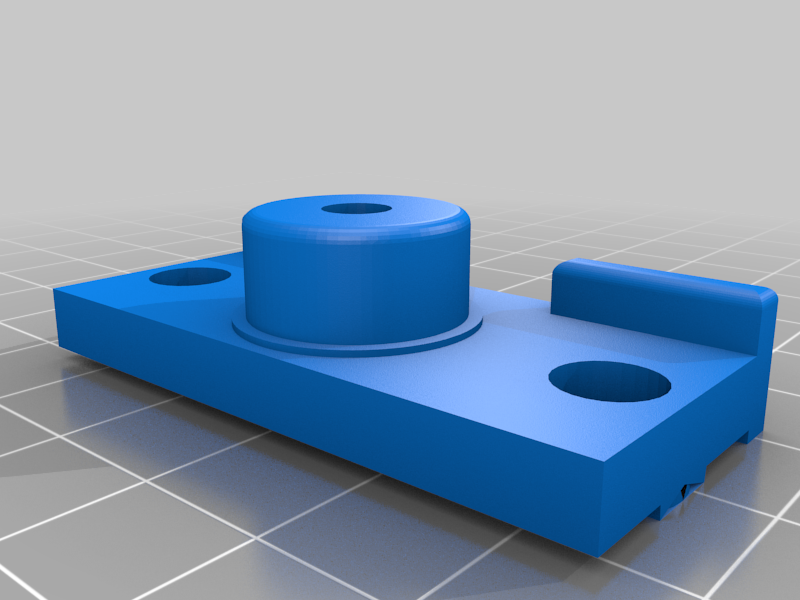

z_axis_fixed_plate_提把固定模組.stl x2 (提把的左右邊各一)

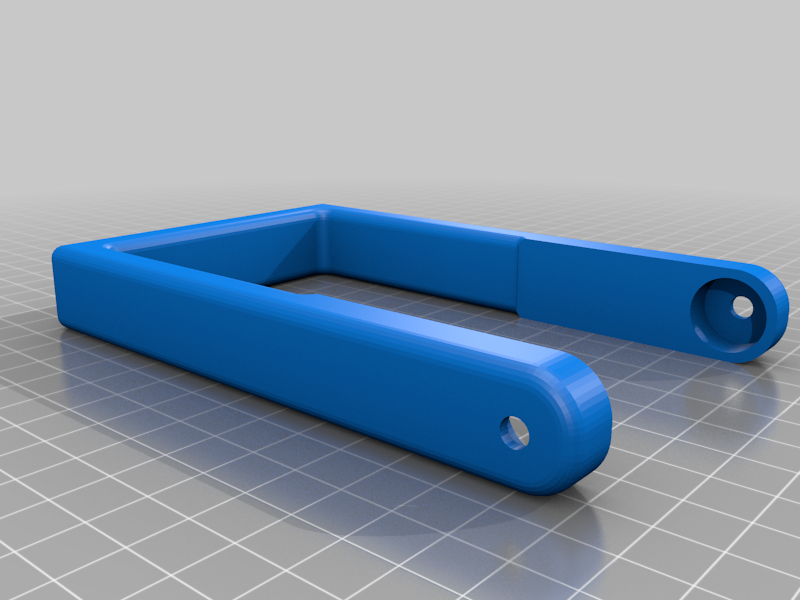

host_handle_主機提把.stl
固定到鋁擠型的部份用m4螺絲，提把轉動部份用m5螺絲。
提把加z軸固定器：
列印件
z_axis_fixed_plate_提把固定模組.stl (裝在鋁擠的左邊)
host_handle_主機提把.stl

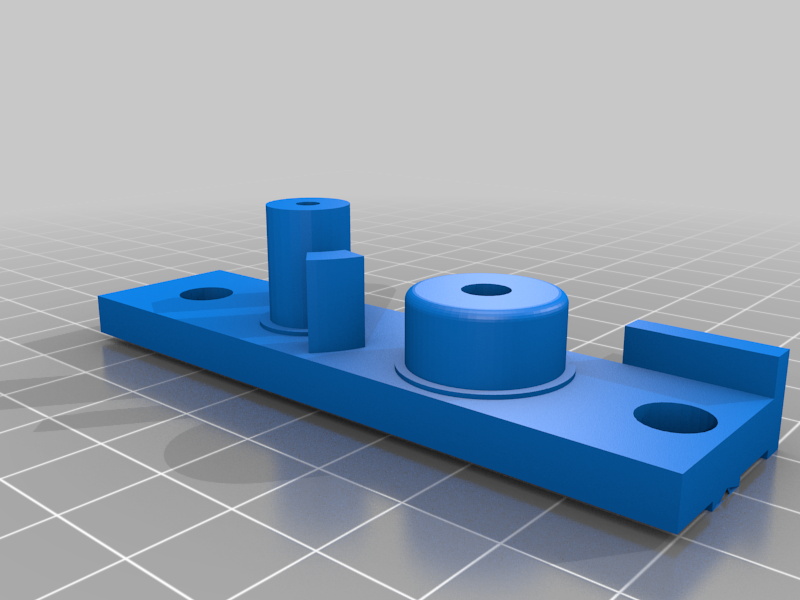

z_axis_fixedplate-right提把與z軸固定模組.stl (裝在鋁擠的右邊)

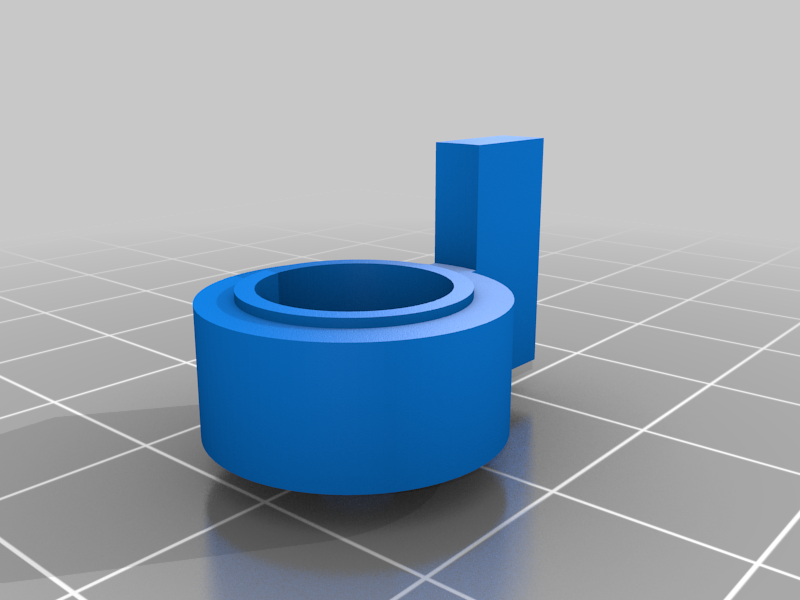

z_axis_lock_switch-z軸鎖定開關.stl

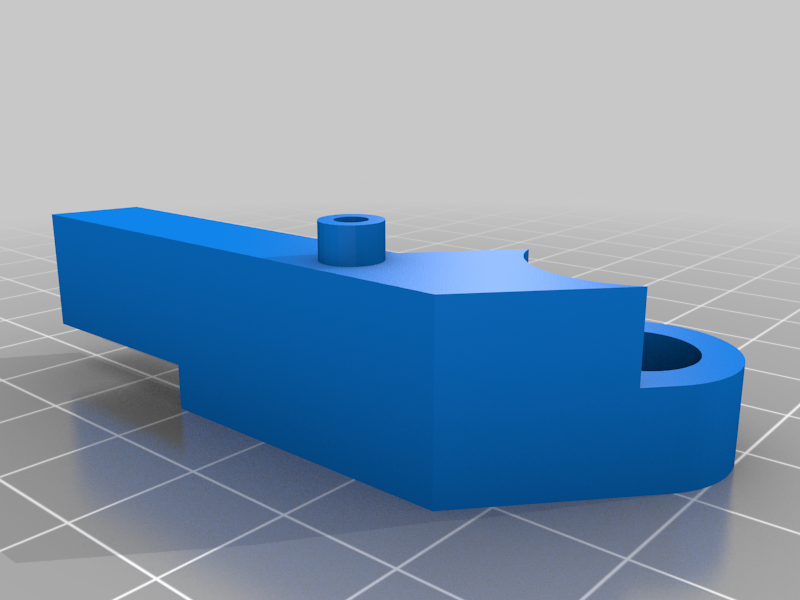

z_axis_fixed_arm_z_軸固定臂.stl
另需準備一個直徑3mm的拉伸彈簧，長度約18mm，使用m3的螺絲將「z軸鎖定開關」 及「z_軸固定臂」一起固定在「提把與z軸固定模組」上，彈簧另一端鎖在「z_軸固定臂」上。注意兩個固定模組背面要先放好m5的螺母。
功能測試完成後，把整個模組使用m4螺絲鎖在主機z軸鋁擠的右邊。
將「z_axis_fixed_plate_提把固定模組.stl 」用m4螺絲鎖在主機z軸鋁擠的左邊。
固定模組與鋁擠上緣會留下約3mm的空隙，因為螺母會卡到一點點上面的列印件。
最後將提把鎖到固定模組上。
料架部份：
列印件：

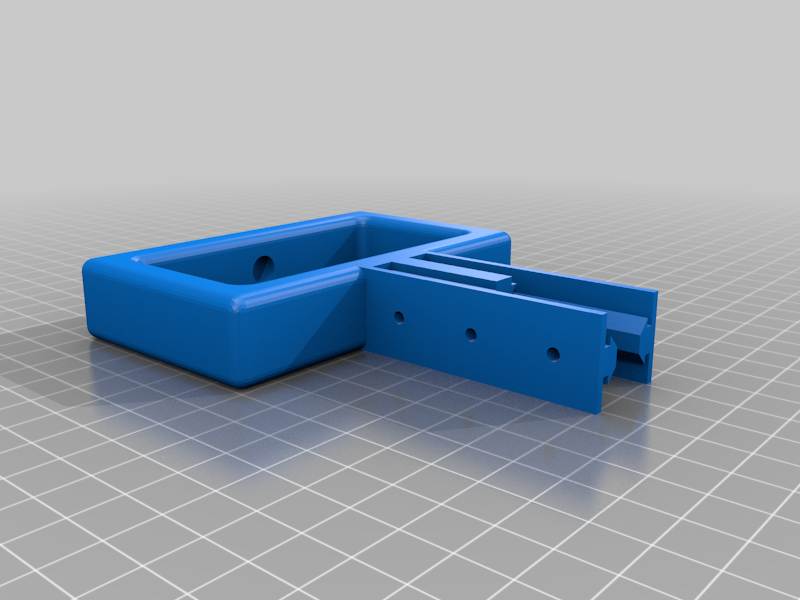

rack_handle_料架提把.stl

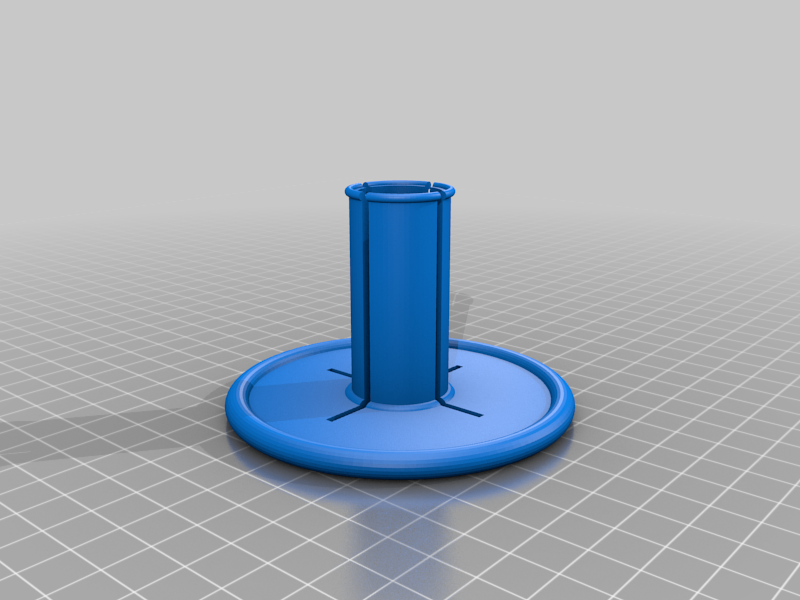

Filament_roller.stl x2

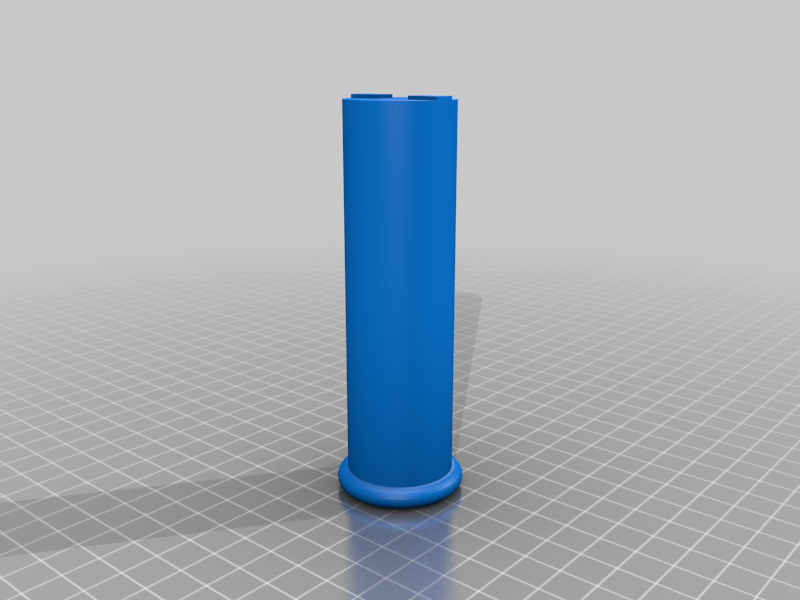

Filament_cap-耗材擋片.stl x2
1.原本在上面放線材的鋁擠先改固定在底部，成為十字形，只留中間一支鋁掅，確定整個支架穩固。
2.將兩支「Filament_roller.stl 」使用m4螺絲固定在料架上，高度調整到線材不會卡到下方的鋁擠。
3.將「rack_handle_料架提把.stl」由鋁擠上方推入到底，鎖上m3的螺絲固定住。
4.放入線材後，可加裝「Filament_cap-耗材擋片.stl 」防止在提著料架或列印時，線材掉下來。
