Micro Linear Actuator

par YXC

Fichiers imprimables (4)

  • stl

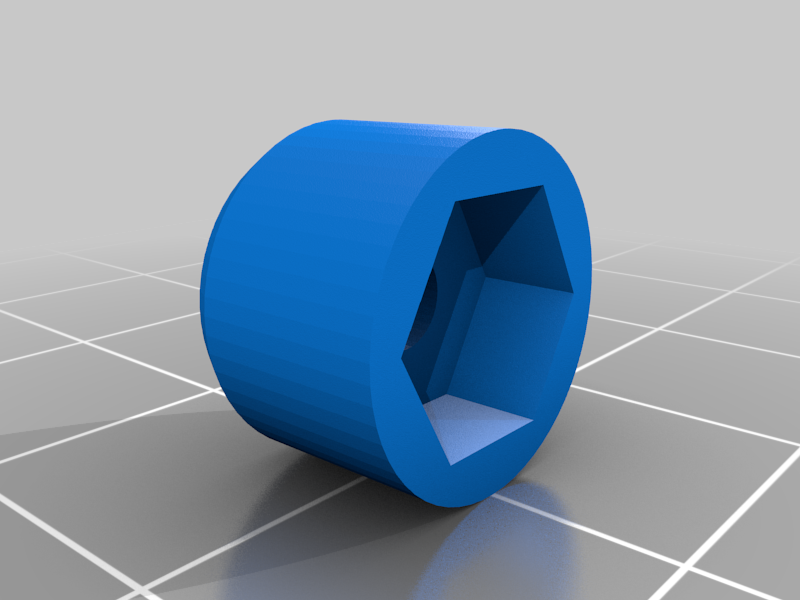

    Coupling.STL

    24 Ko · 24 469 téléchargements

    Télécharger
  • stl

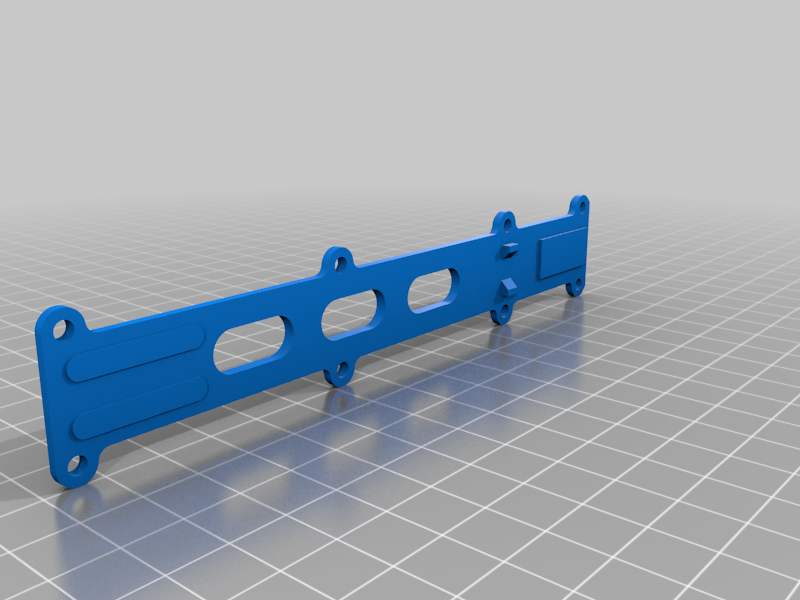

    cover_100.STL

    186 Ko · 24 379 téléchargements

    Télécharger
  • stl

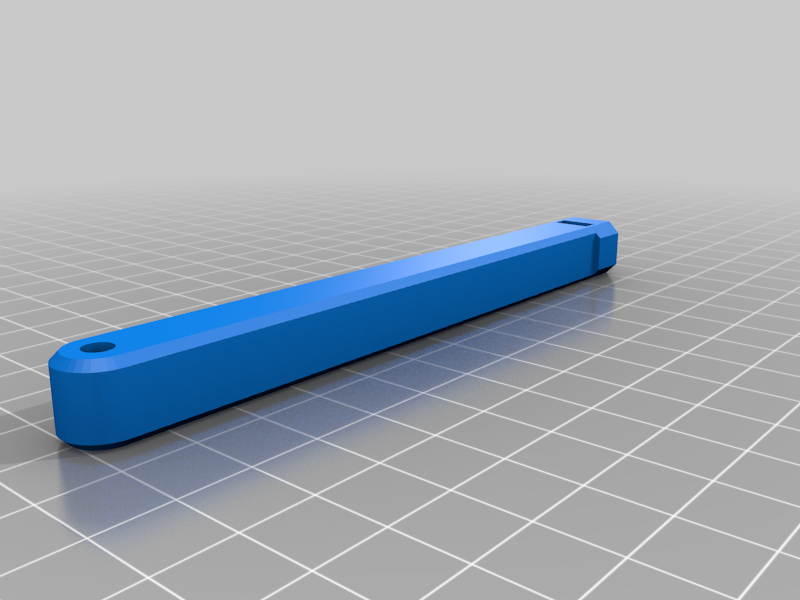

    shaft_100.STL

    38 Ko · 24 435 téléchargements

    Télécharger
  • stl

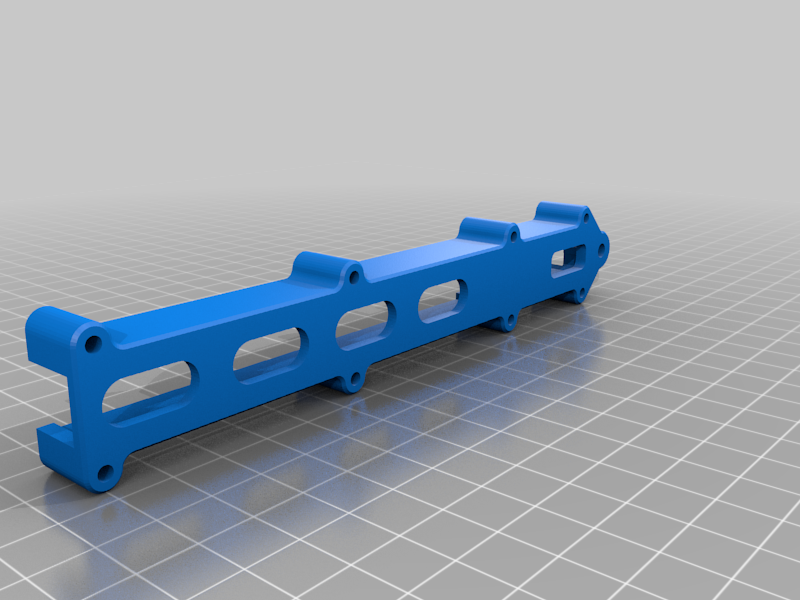

    shaft_case_100.STL

    213 Ko · 24 410 téléchargements

    Télécharger

Description

I was looking for some micro linear actuators for my new project, yes, I found some, but $60 each! Excuse me! So, this is it! About $3 each!

https://youtu.be/pYA-az9BLRI

BOM (100mm without limit switch)
1 x N20 gearbox (3mm D shaft length 5mm)
1 x M4 locknut
1 x M4 x 115mm screw (threaded rod)
1 x M4 Square nut
1 x 694ZZ Bearing
threadlocker
8 x M3x10 screws
