Large Volume 3D Printer
par 3Dadicto
Fichiers imprimables (60)
-

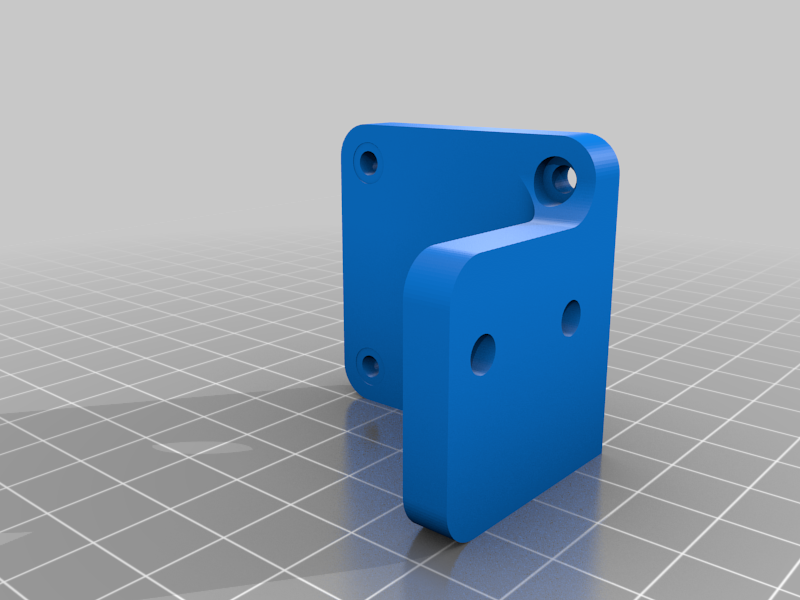

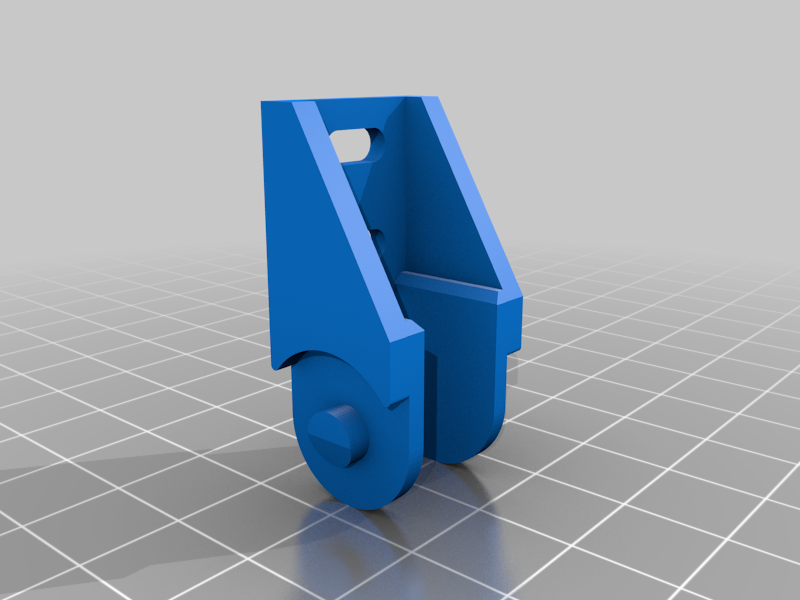

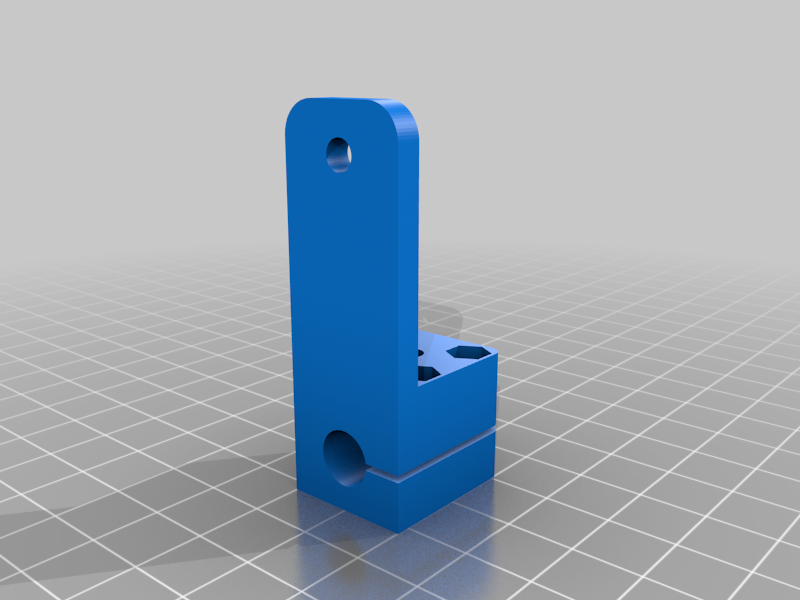

stlTermina_01_Cad_portacables_X.stl
437 Ko · 20 331 téléchargements
-

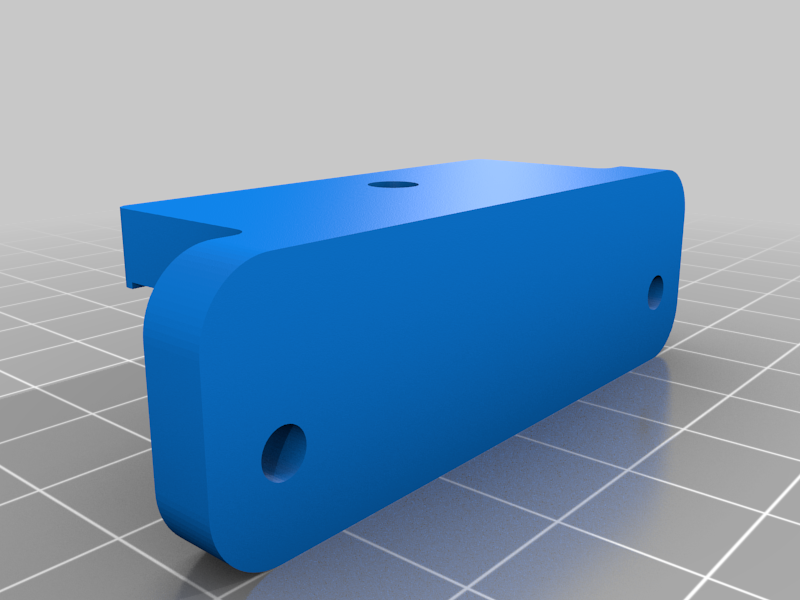

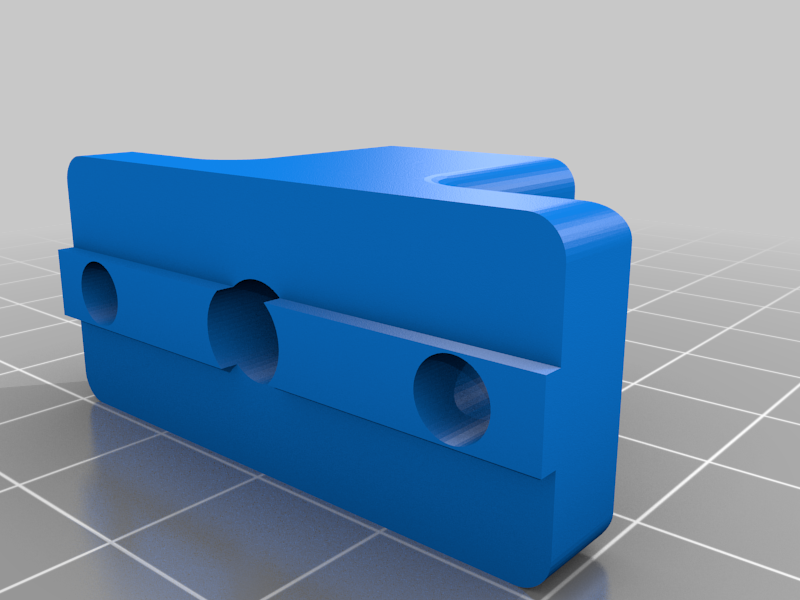

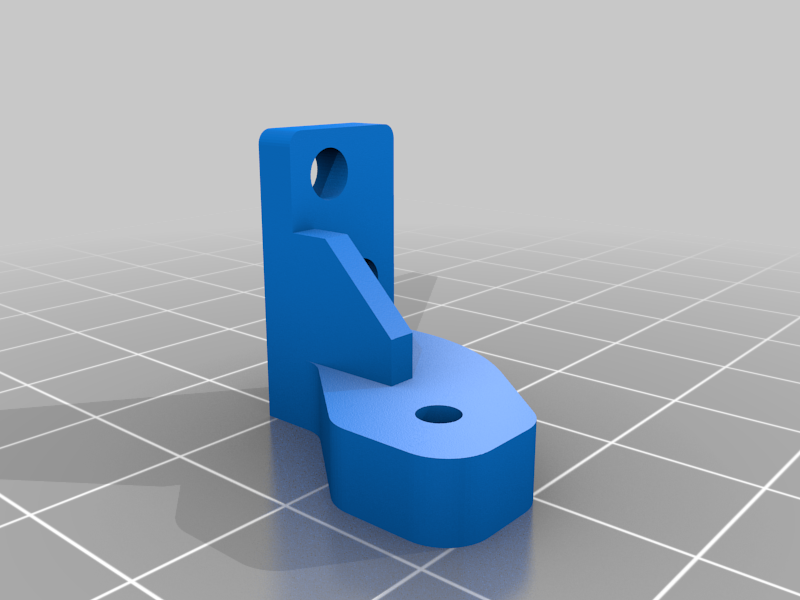

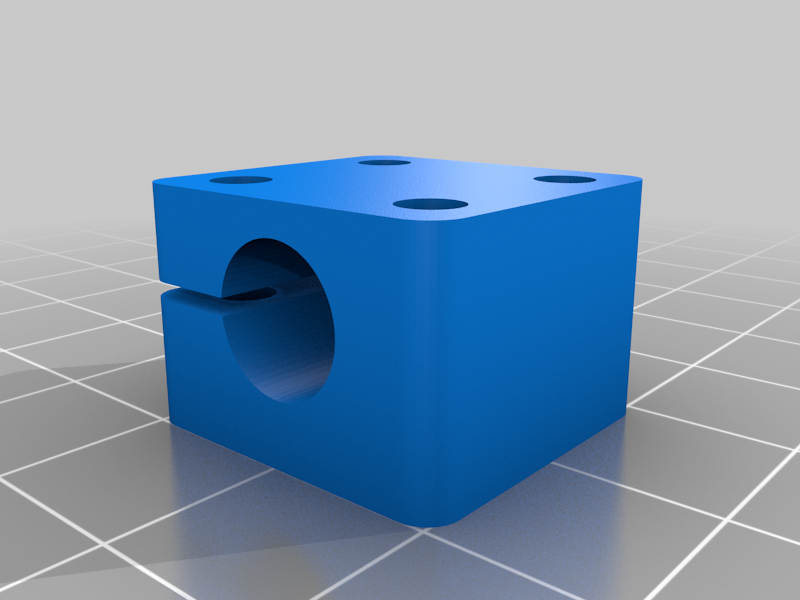

stlY_11.stl
481 Ko · 20 345 téléchargements
-

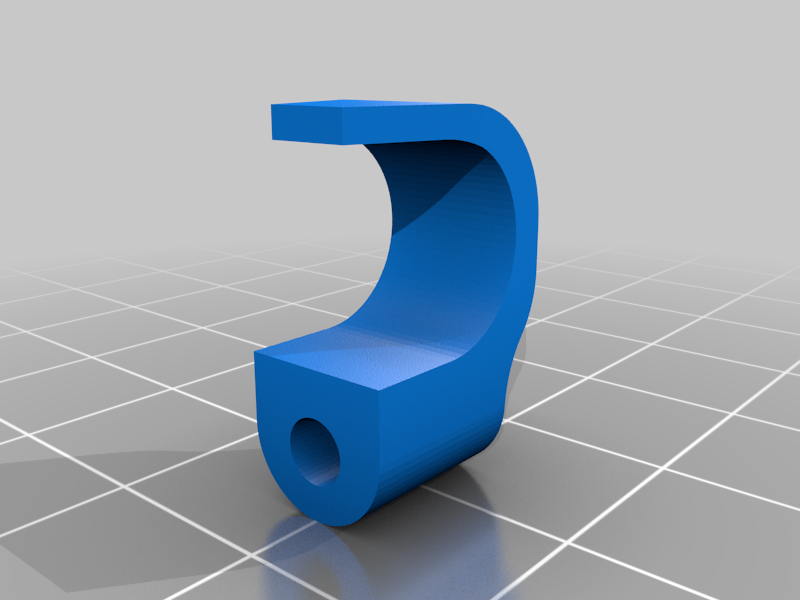

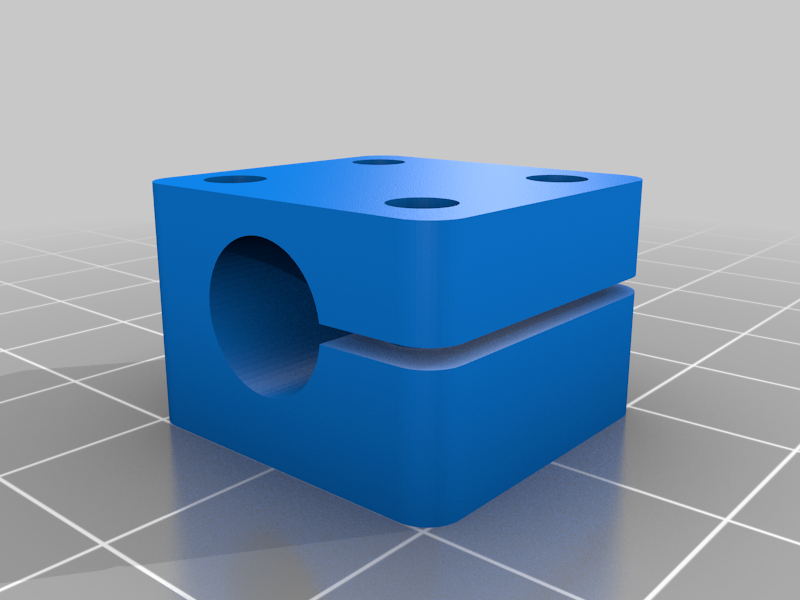

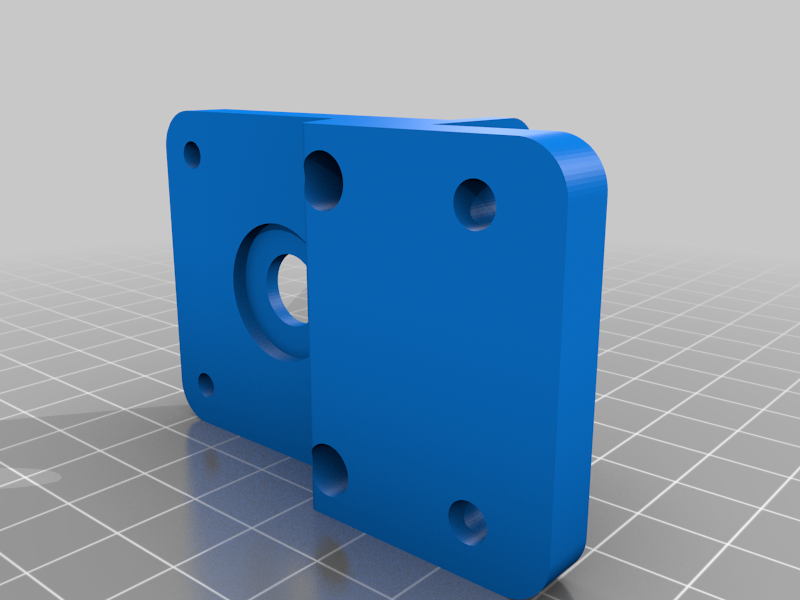

stlY_12.stl
487 Ko · 20 286 téléchargements
-

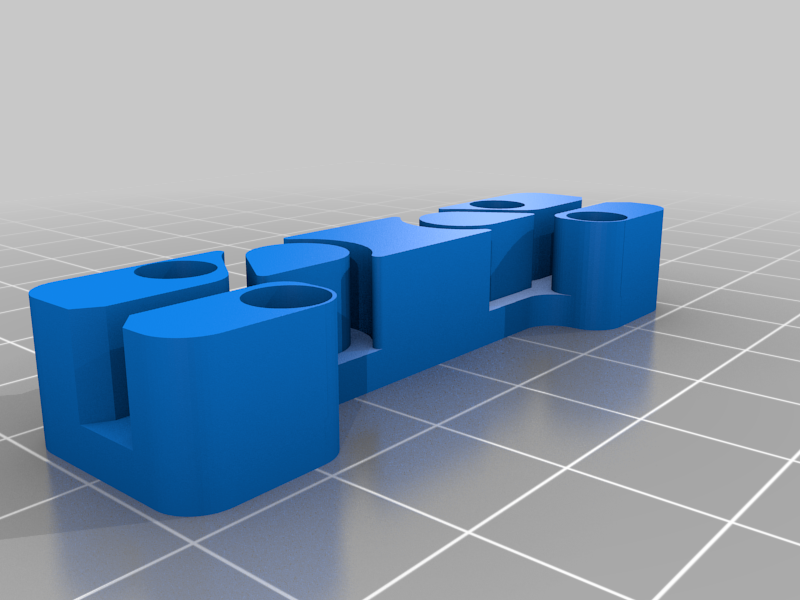

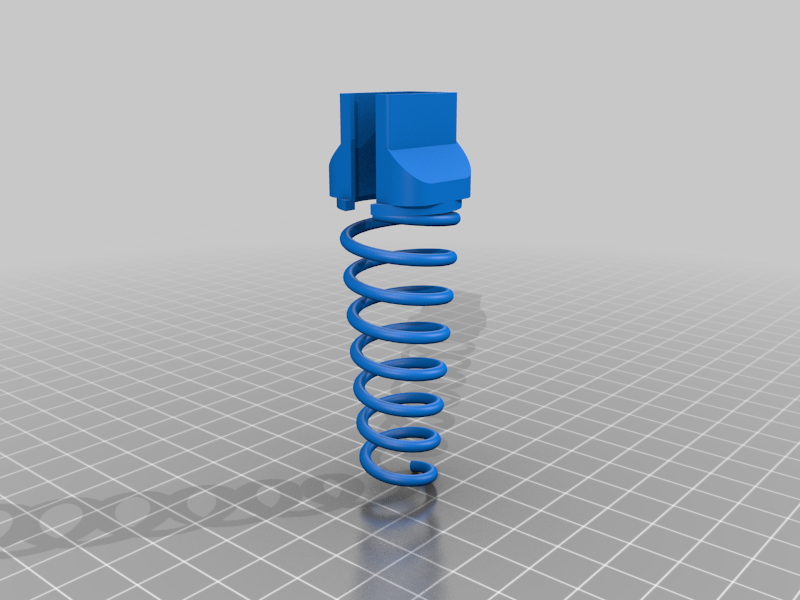

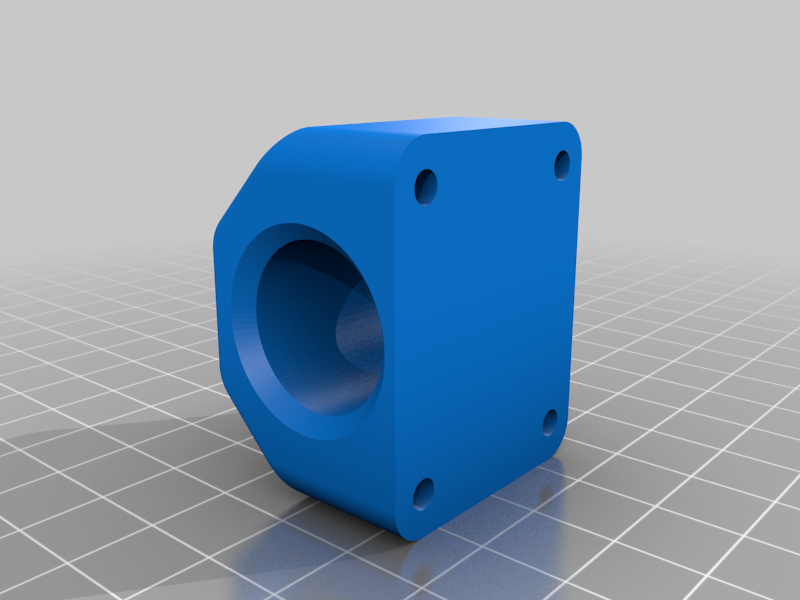

stlY_19.stl
306 Ko · 20 258 téléchargements
-

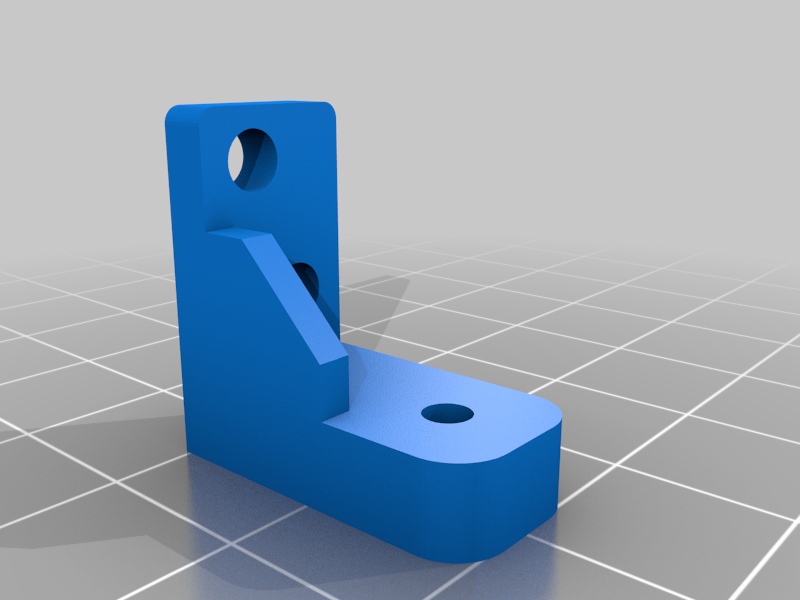

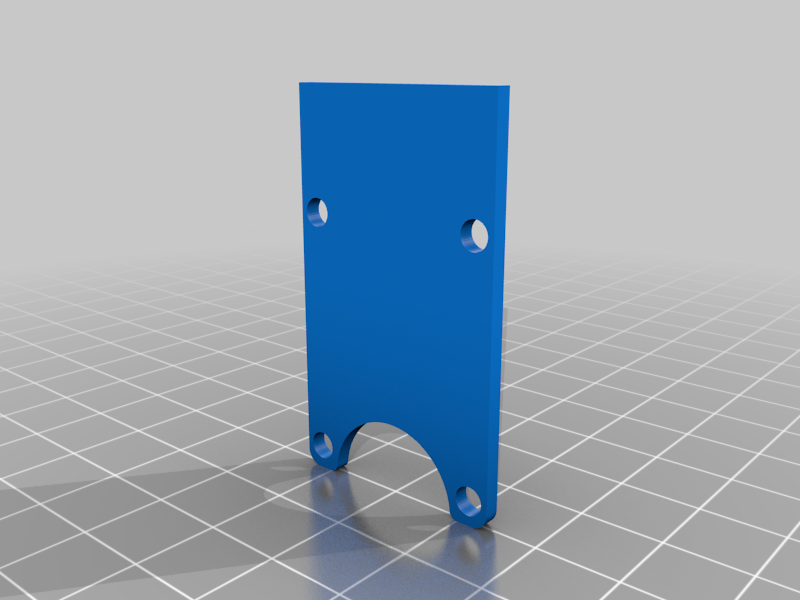

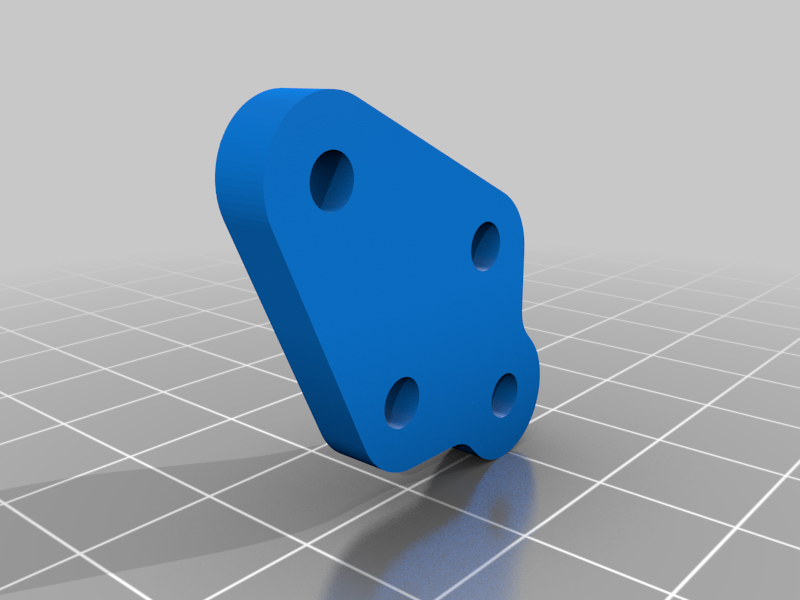

stlTerminaL_02_Cad_portacables_X.stl
355 Ko · 20 239 téléchargements
-

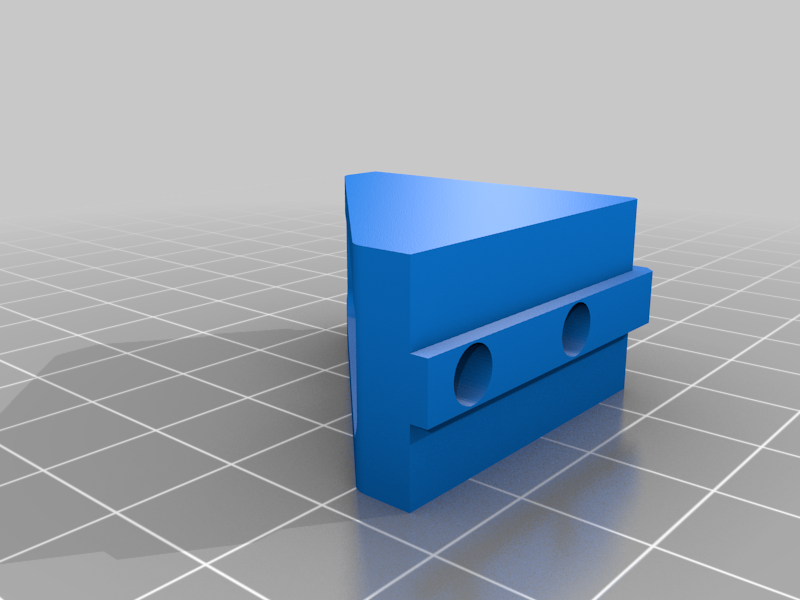

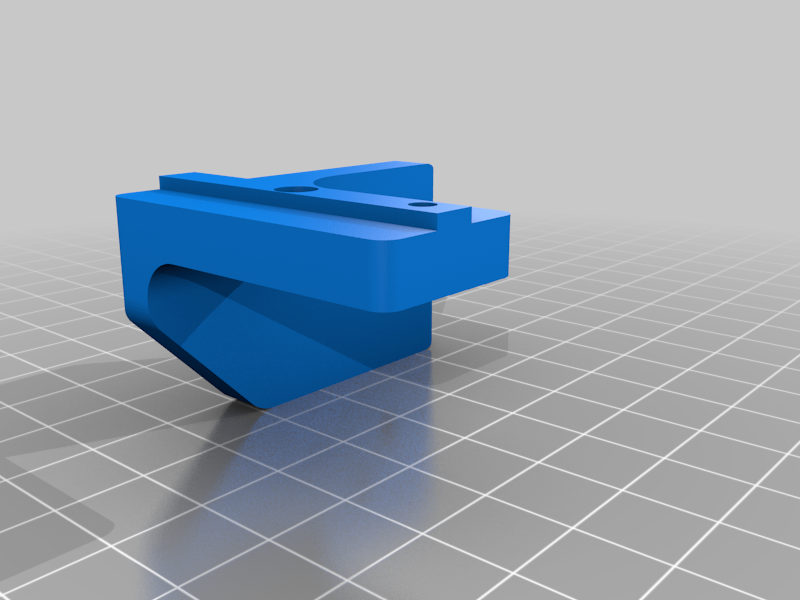

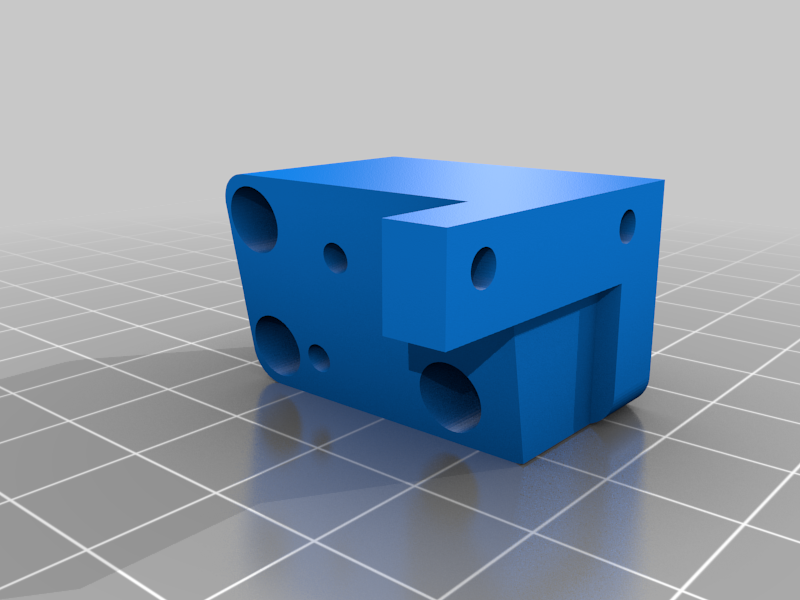

stlZ_02.stl
928 Ko · 20 259 téléchargements
-

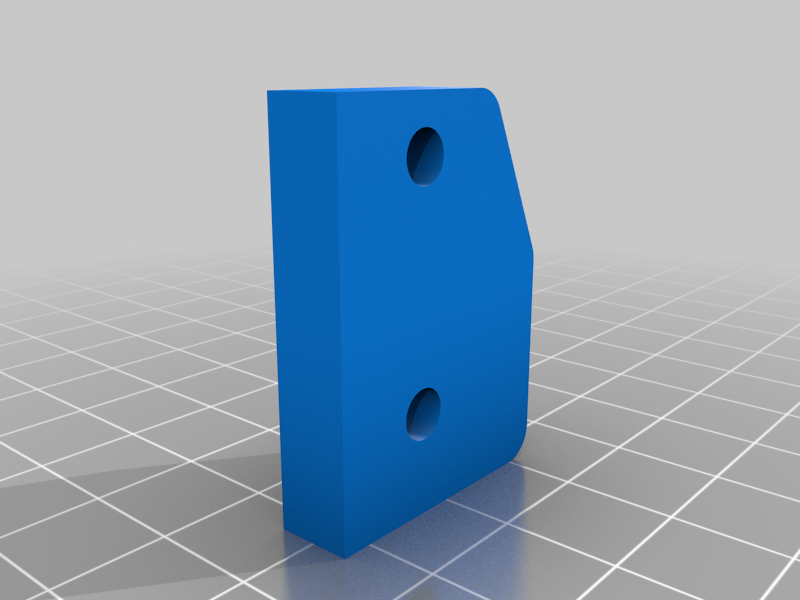

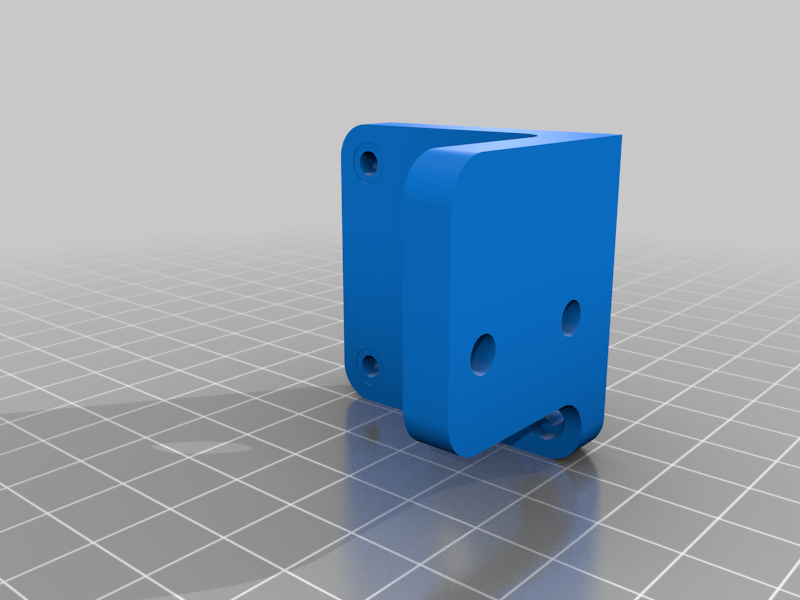

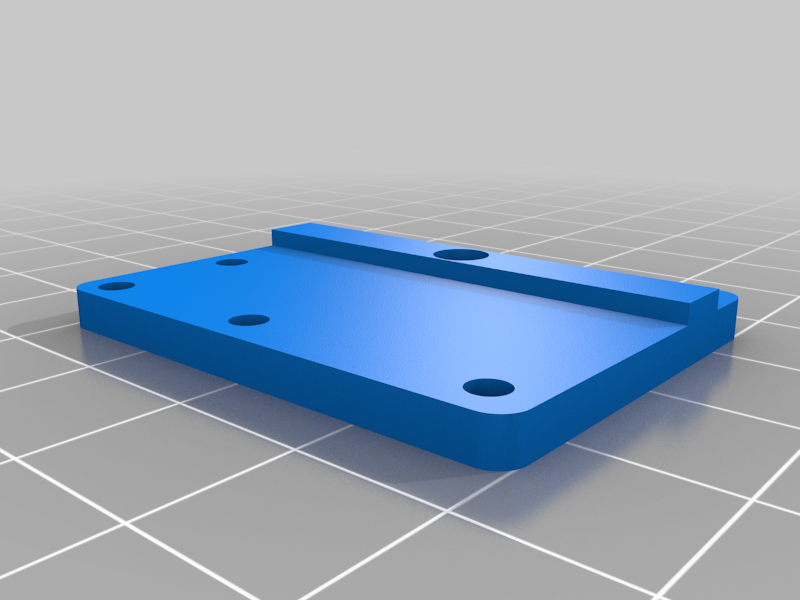

stlY_05.stl
629 Ko · 20 223 téléchargements
-

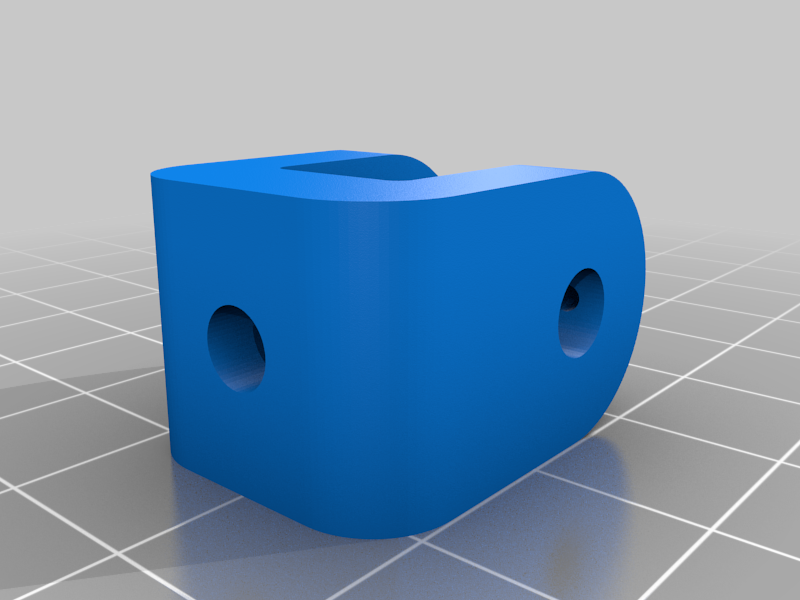

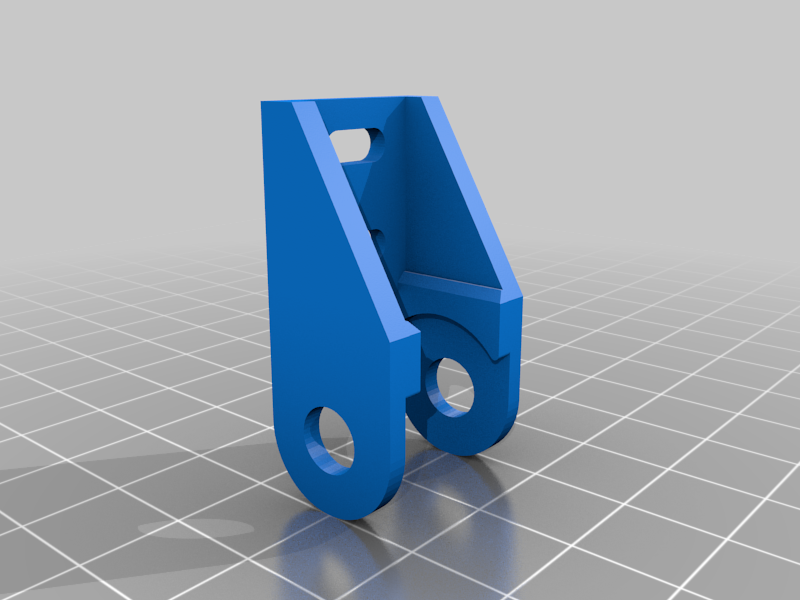

stlY_07.stl
649 Ko · 20 250 téléchargements
-

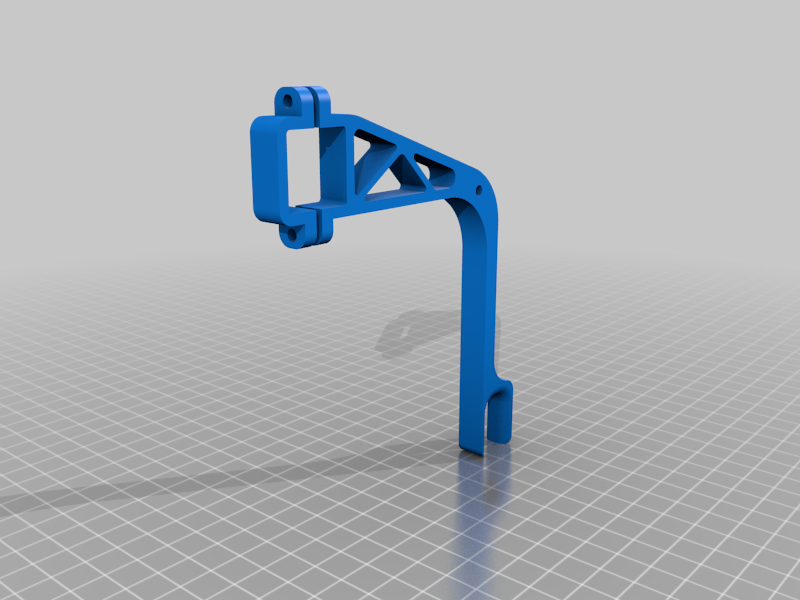

stlSoporte_pantalla_LCD.stl
1 Mo · 20 205 téléchargements
-

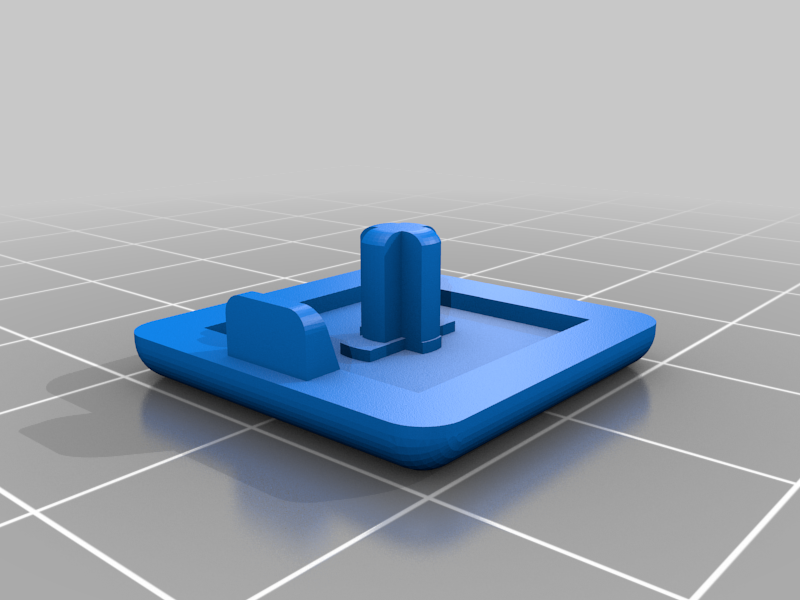

stlTapa_Cables.stl
282 Ko · 20 192 téléchargements
-
stlGrapa_cables.stl
228 Ko · 20 186 téléchargements
-
stlY_22.stl
393 Ko · 20 207 téléchargements
-
stlY_01.stl
1.3 Mo · 20 194 téléchargements
-
stlY_04.stl
1.1 Mo · 20 167 téléchargements
-
stlY_15.stl
855 Ko · 20 126 téléchargements
-
stlY_02.stl
427 Ko · 20 124 téléchargements
-
stlY_03.stl
407 Ko · 20 088 téléchargements
-
stlY_10.stl
572 Ko · 20 103 téléchargements
-
stlX_02.stl
219 Ko · 20 110 téléchargements
-

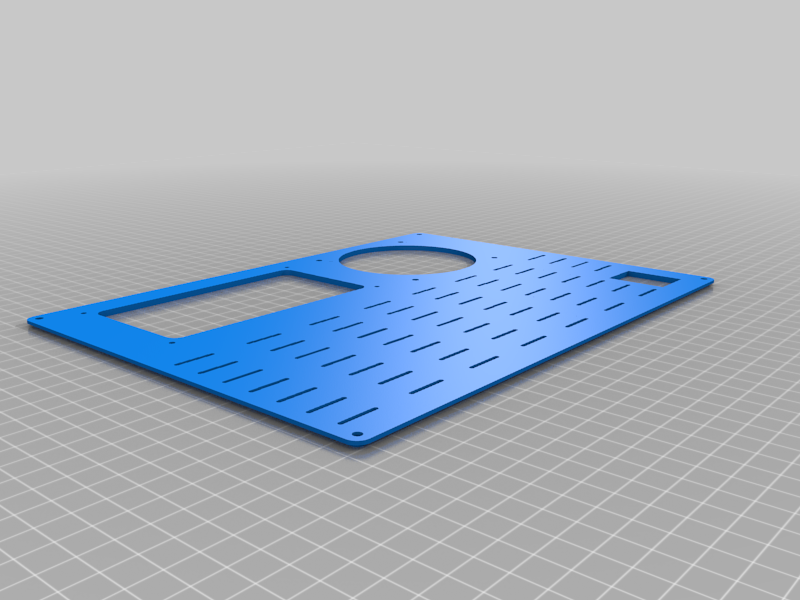

stlTapa_Caja_electrica.stl
2.3 Mo · 20 100 téléchargements
-
stlY_09.stl
413 Ko · 20 081 téléchargements
-
stlSim_of_Y_02.stl
427 Ko · 20 060 téléchargements
-
stlY_17.stl
288 Ko · 20 049 téléchargements
-
stlSim_of_Y_01.stl
1.2 Mo · 20 087 téléchargements
-

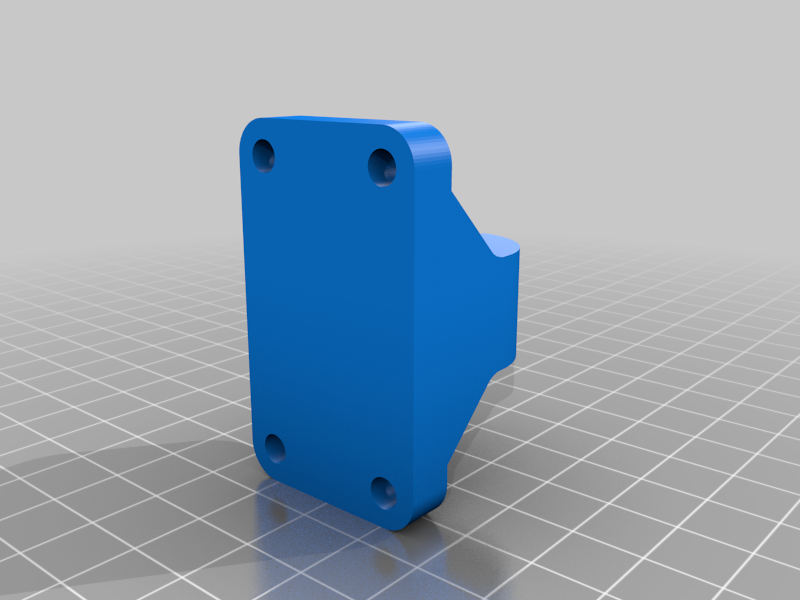

stlZ_03.stl
1.9 Mo · 20 092 téléchargements
-
stlZ_07.stl
653 Ko · 20 055 téléchargements
-
stlZ_08.stl
284 Ko · 19 999 téléchargements
-

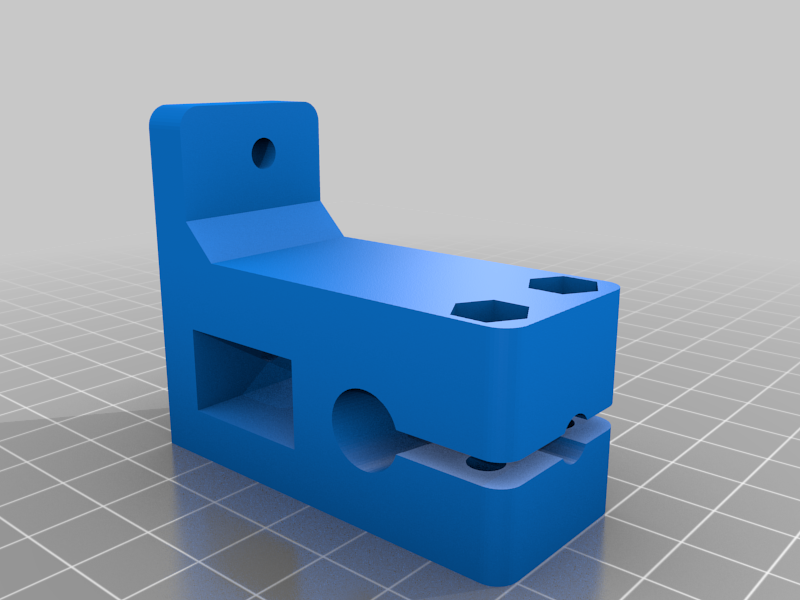

stlY_06_01.stl
142 Ko · 19 978 téléchargements
-

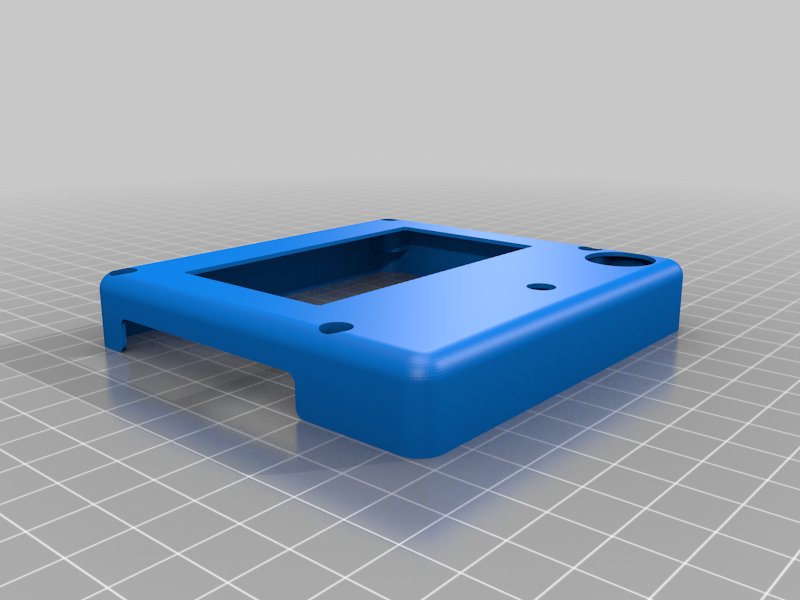

stlCarcasa_pantalla_LCD.stl
1.5 Mo · 19 991 téléchargements
-
stlCaja_electrica.stl
4.2 Mo · 20 005 téléchargements
-

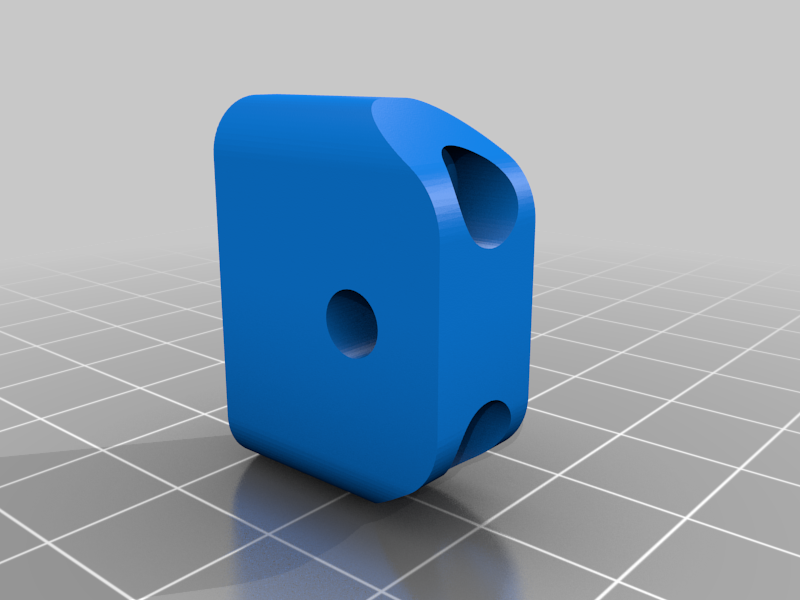

stlZ_04.stl
928 Ko · 19 993 téléchargements
-
stlY_18.stl
339 Ko · 19 971 téléchargements
-
stlZ_05.stl
447 Ko · 19 940 téléchargements
-
stlX_Belt_holder.stl
826 Ko · 19 967 téléchargements
-
stlZ_06.stl
409 Ko · 19 920 téléchargements
-
stlY_13.stl
1.2 Mo · 19 967 téléchargements
-
stlY_14.stl
279 Ko · 19 952 téléchargements
-
stlZ_01.stl
2.4 Mo · 19 974 téléchargements
-
stlY_16.stl
194 Ko · 19 891 téléchargements
-
stlX_03.stl
1.2 Mo · 19 927 téléchargements
-
stlSim_of_Y_04.stl
1 Mo · 19 878 téléchargements
-
stlY_21.stl
1.4 Mo · 19 893 téléchargements
-
stlY_27.stl
17.3 Mo · 19 898 téléchargements
-
stlFrame_Hot_Bed_mod.stl
963 Ko · 19 746 téléchargements
-

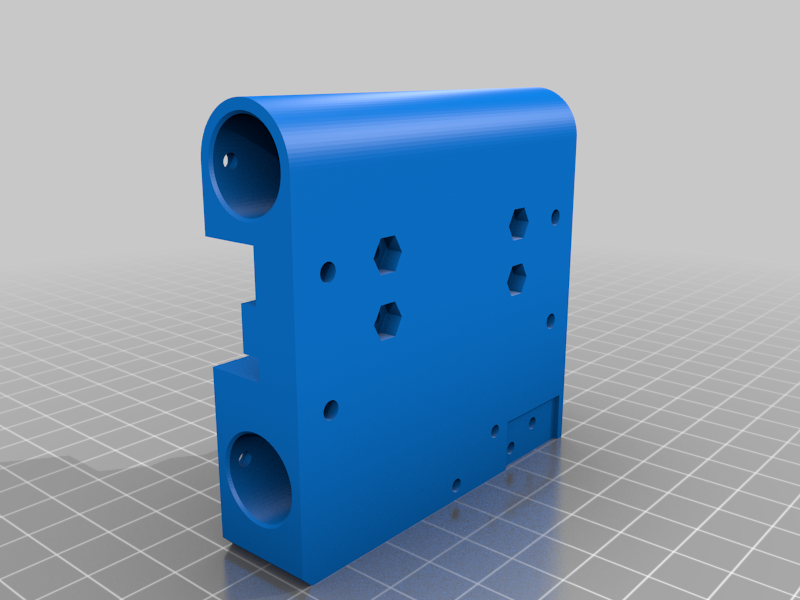

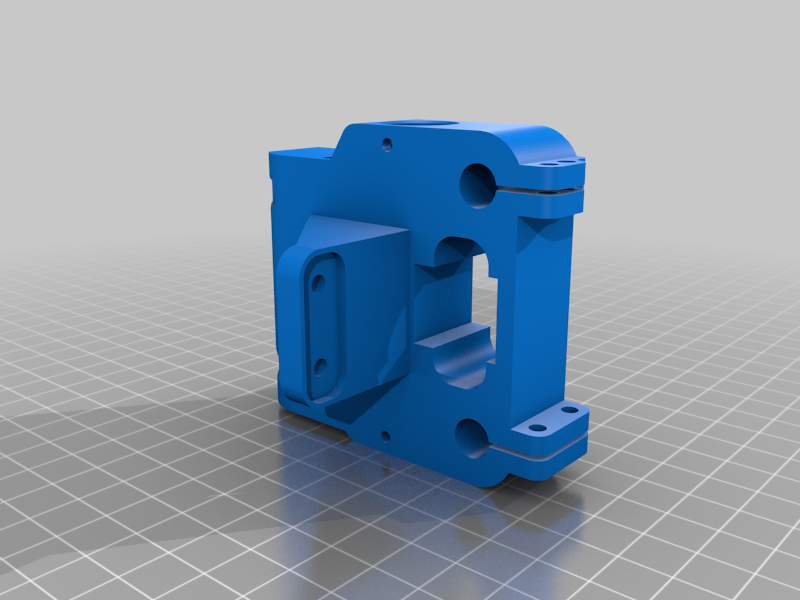

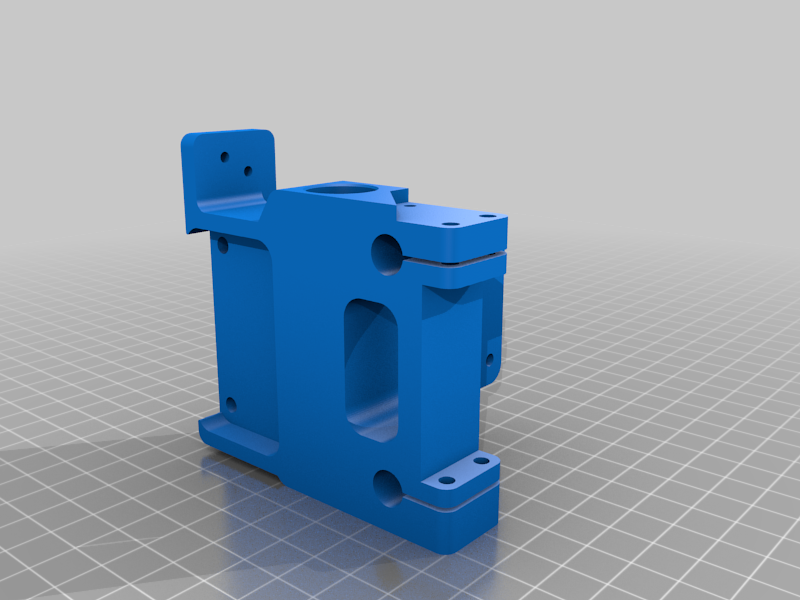

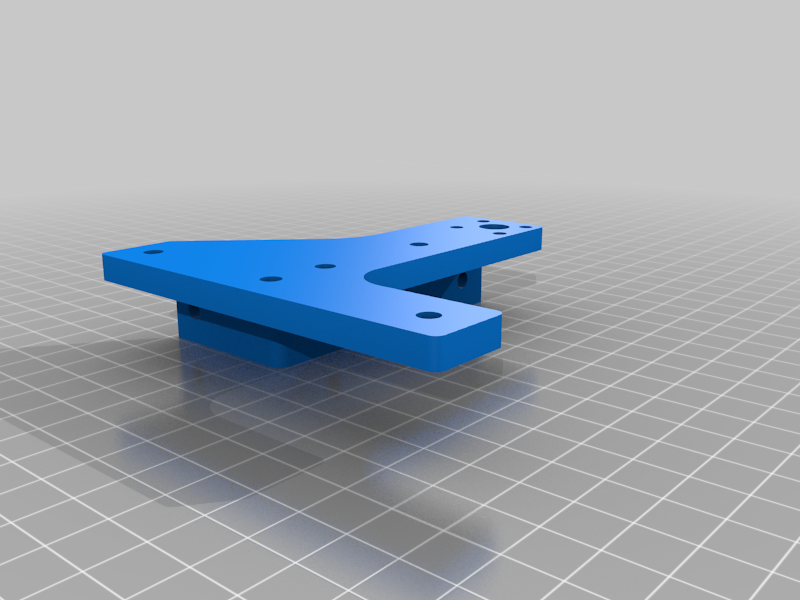

stlX_01_mod.stl
1.9 Mo · 2 642 téléchargements
-

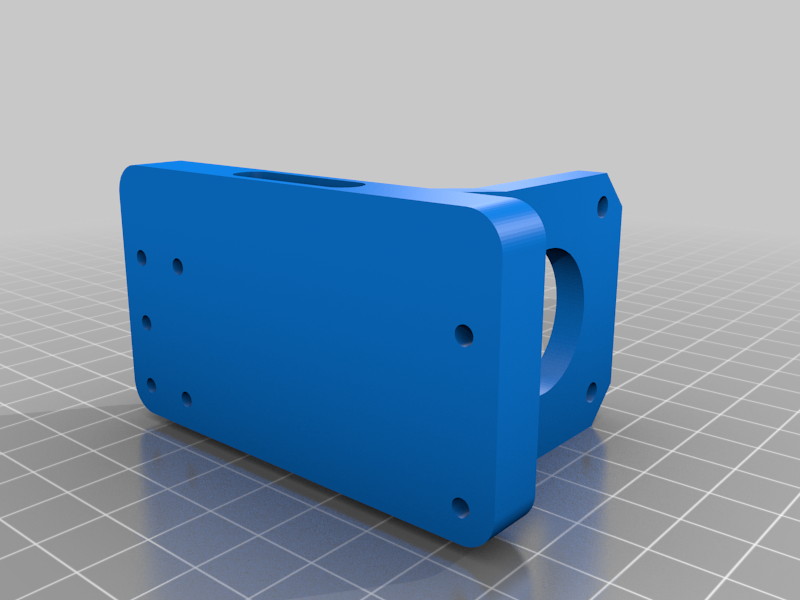

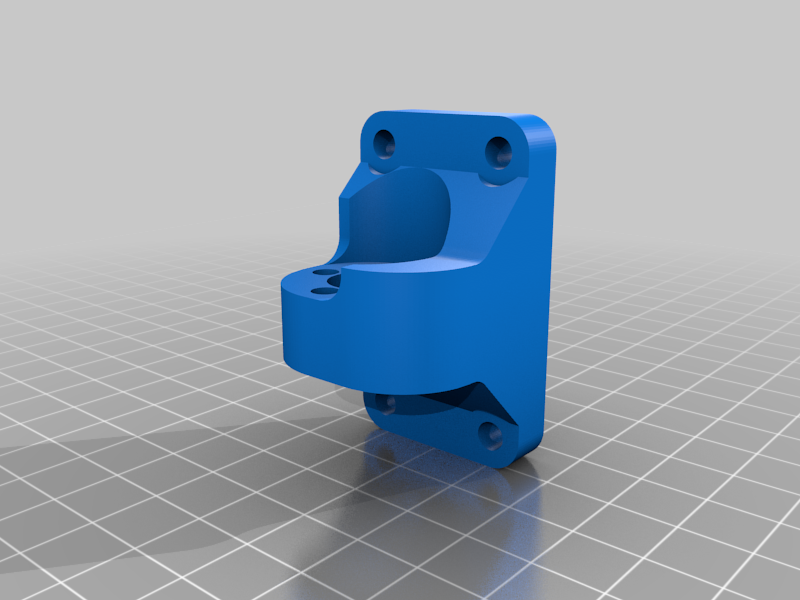

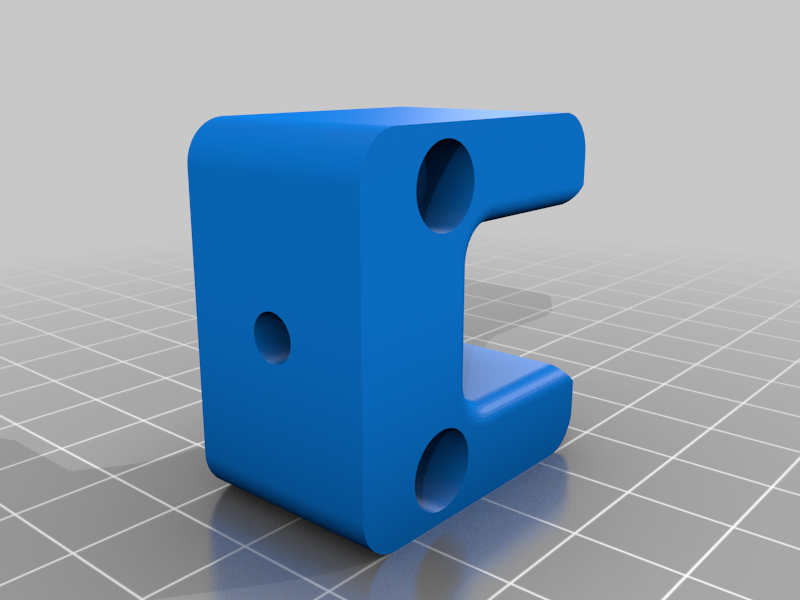

stlX_11.stl
784 Ko · 2 631 téléchargements
-

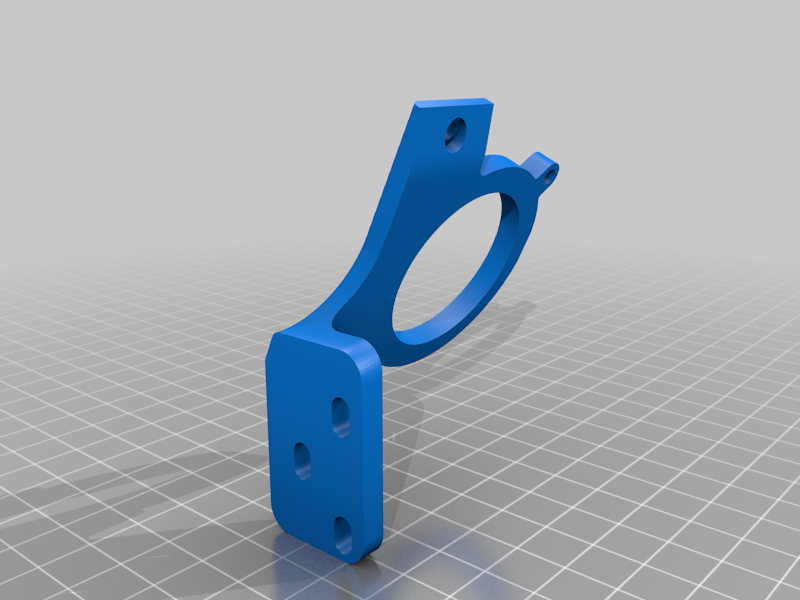

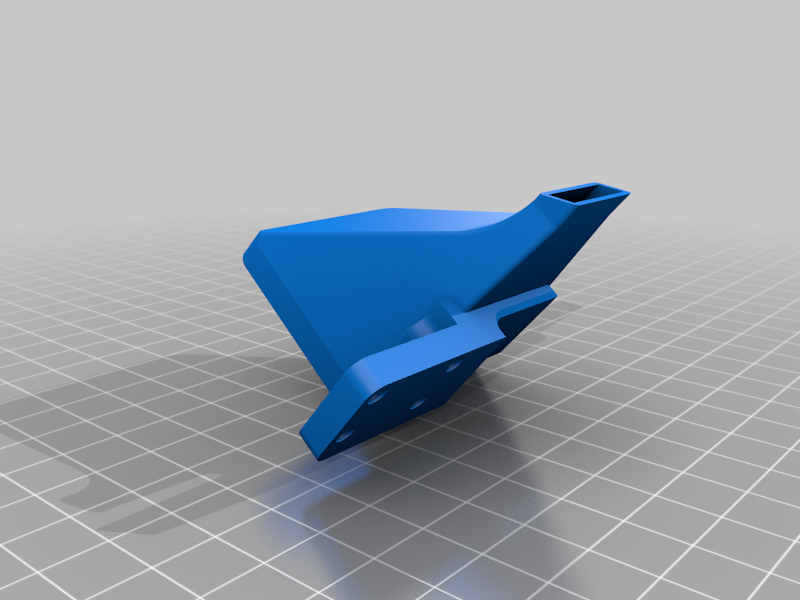

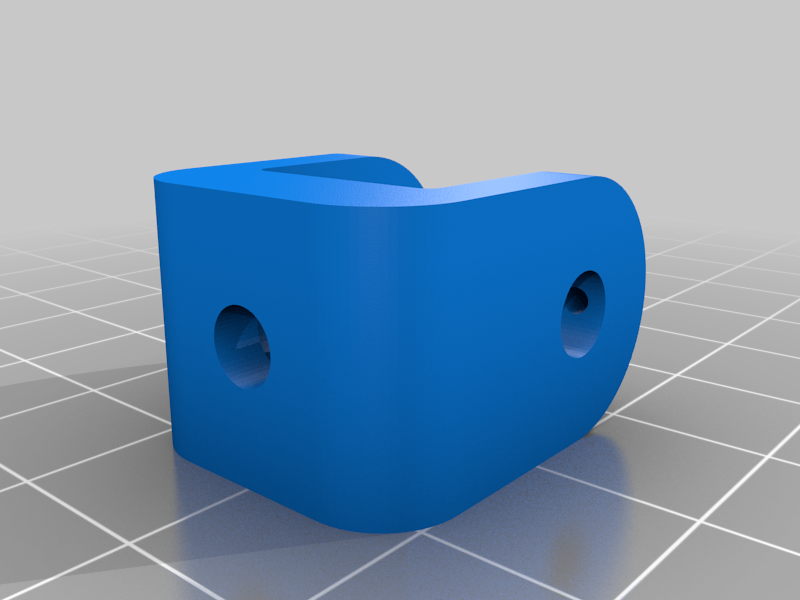

stlX_12.stl
1 Mo · 2 622 téléchargements
-

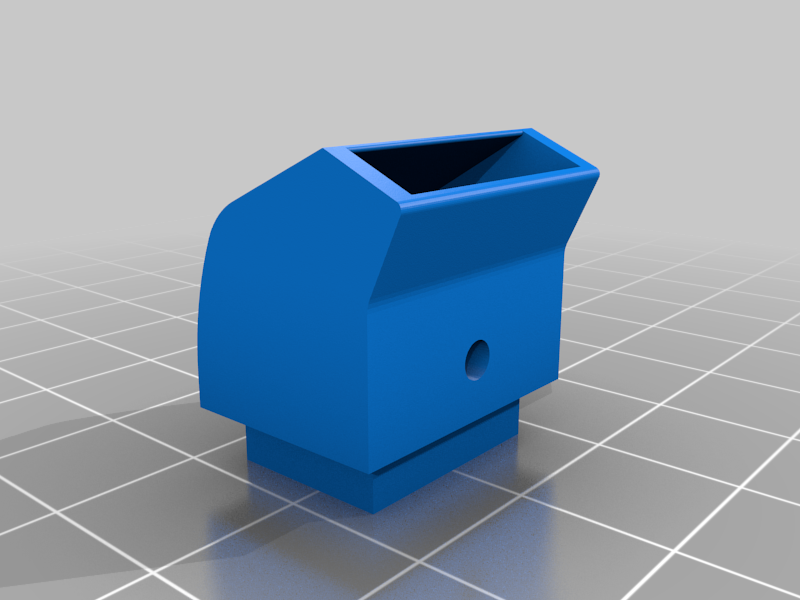

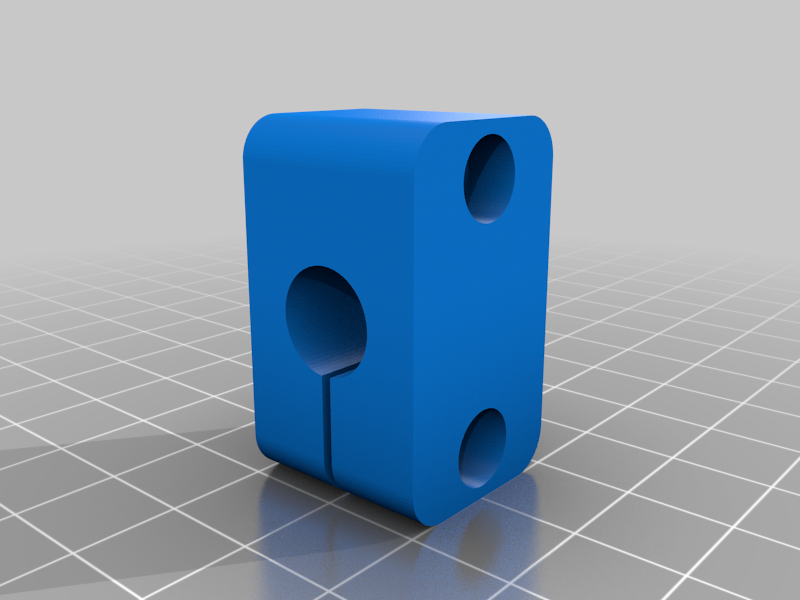

stlX_10.stl
160 Ko · 2 621 téléchargements
-

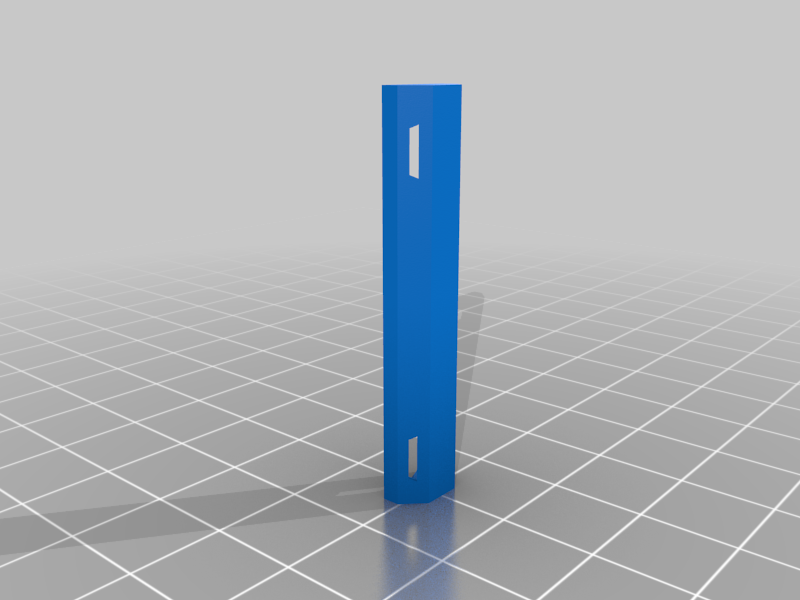

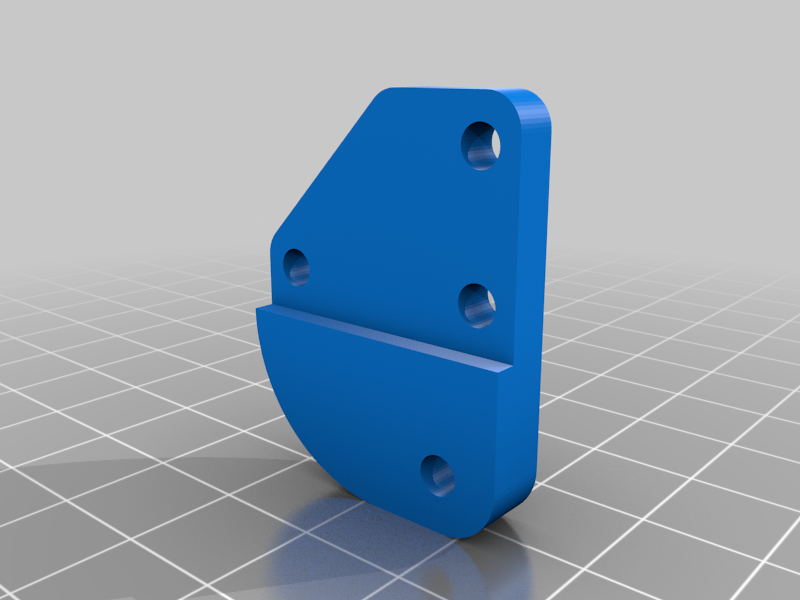

stlY_31.stl
27 Ko · 2 614 téléchargements
-

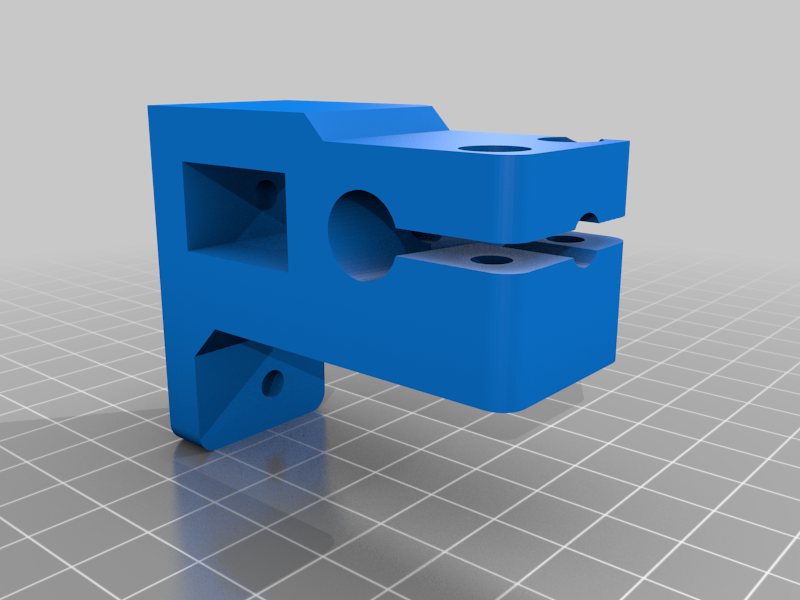

stlY_06.stl
585 Ko · 2 618 téléchargements
-

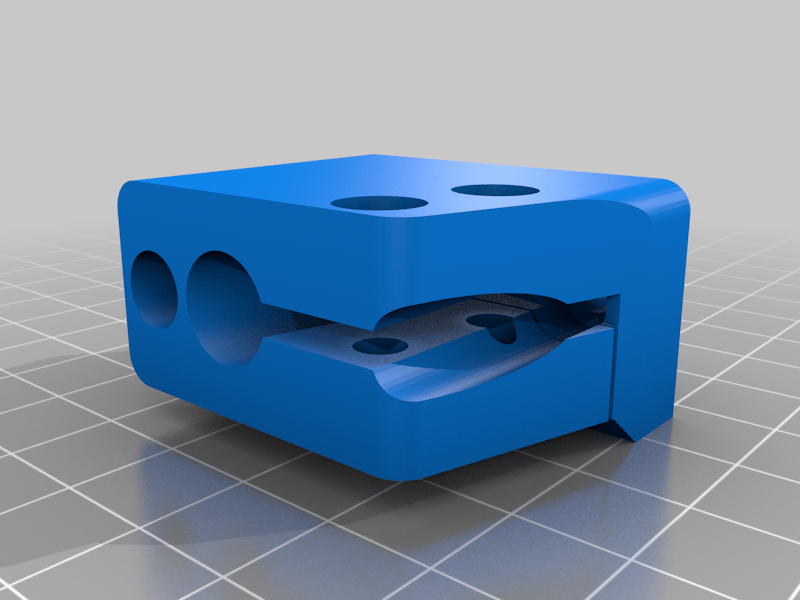

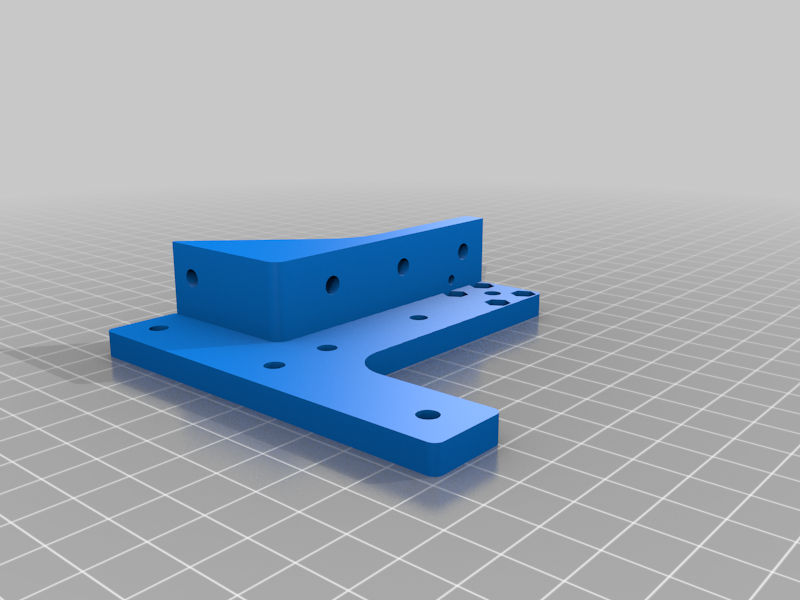

stlY_30_sim.stl
609 Ko · 2 620 téléchargements
-

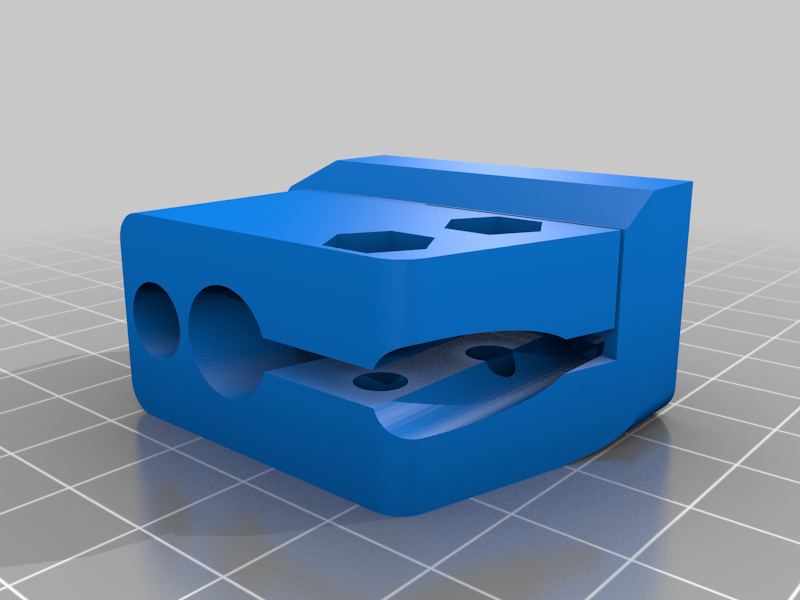

stlY_30.stl
609 Ko · 2 611 téléchargements
-
stlY_06_01.stl
576 Ko · 2 616 téléchargements
-

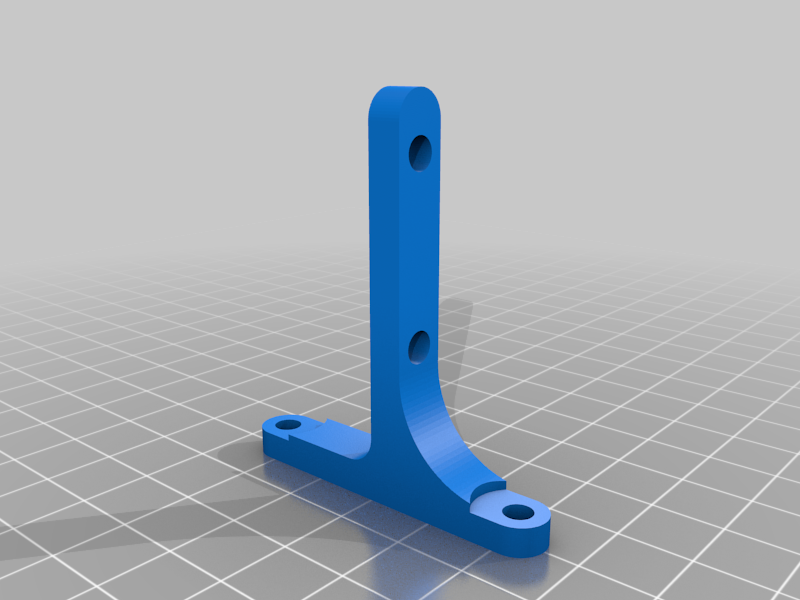

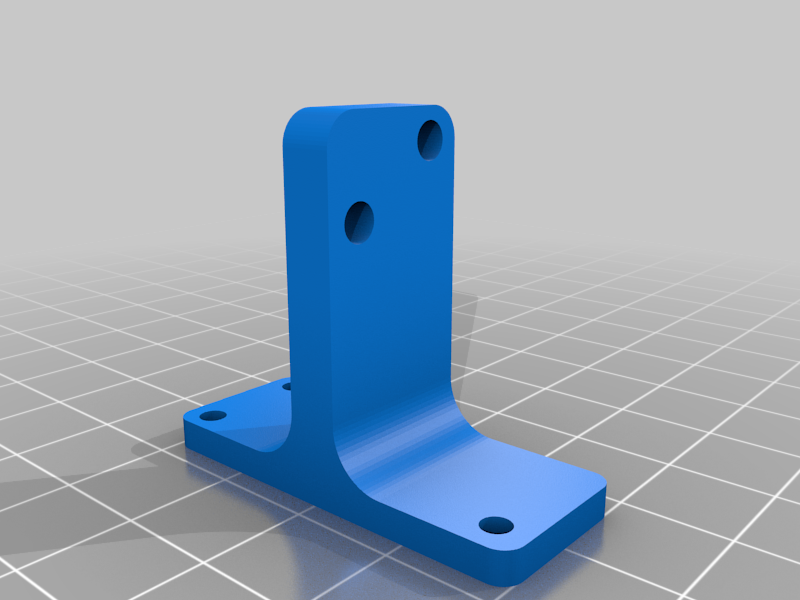

stlSoporte_fuente.stl
403 Ko · 2 617 téléchargements
-

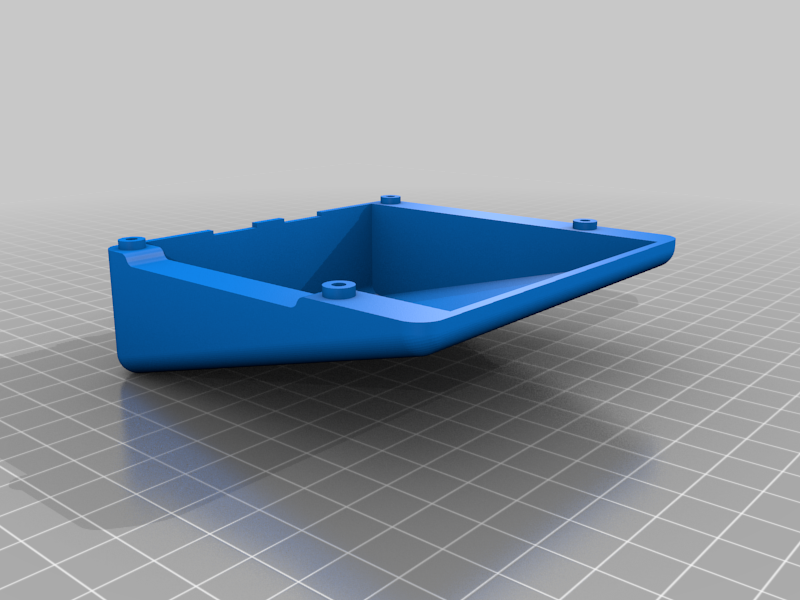

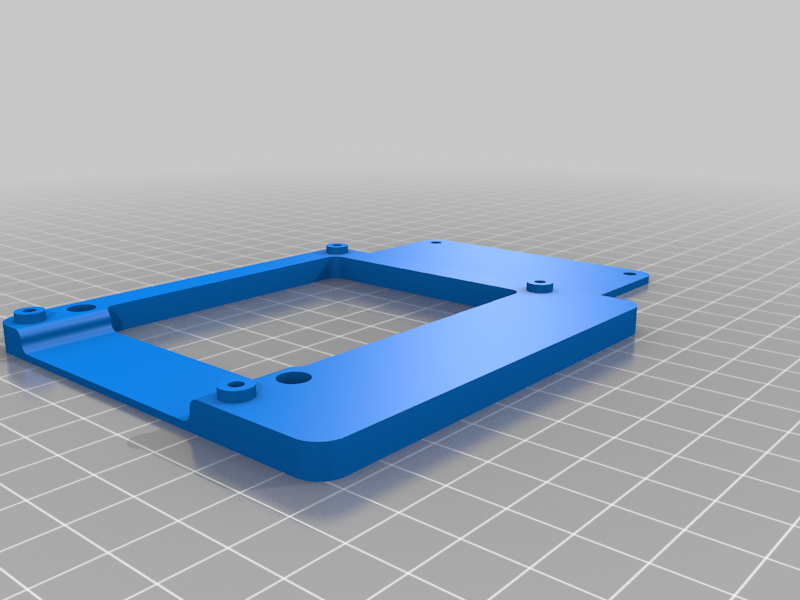

stlBase_Carcasa_pantalla_LCD.stl
967 Ko · 2 617 téléchargements
-

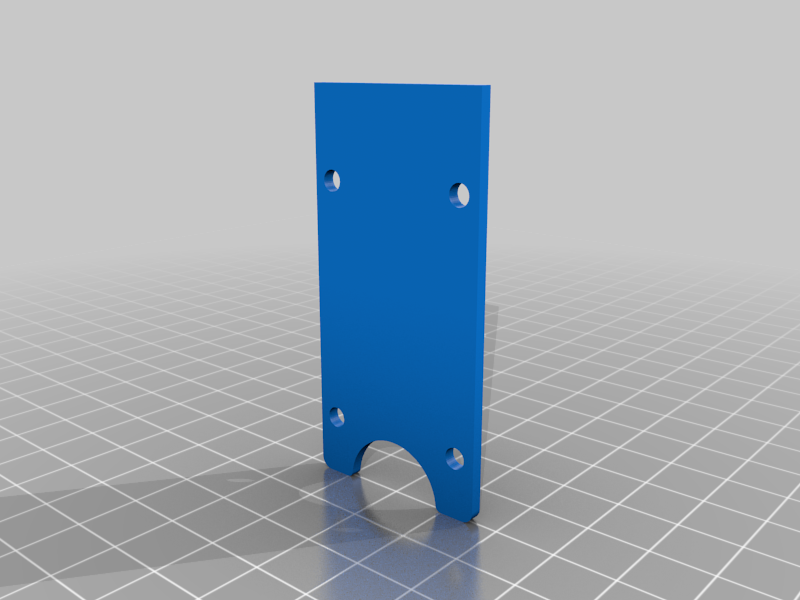

stlTapa_Cables_03.stl
282 Ko · 2 584 téléchargements
-

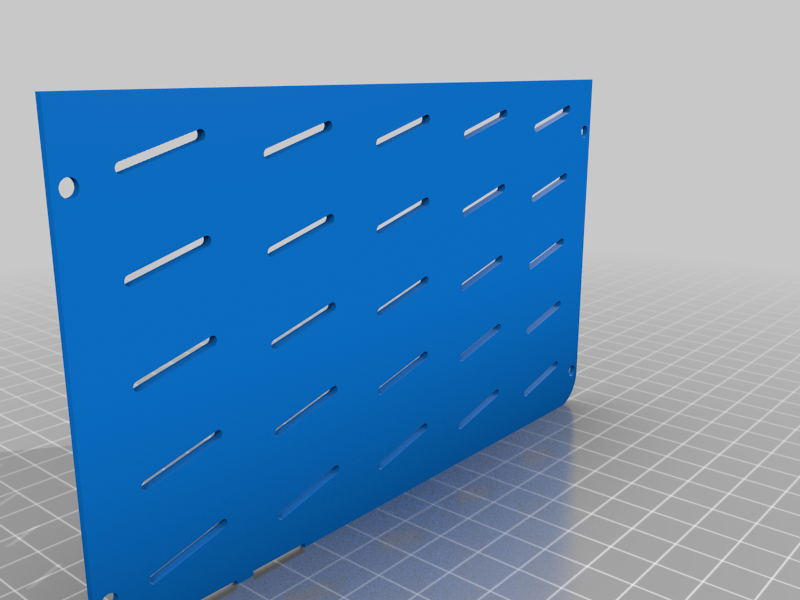

stlFrontal_Caja_electrica_03.stl
1.2 Mo · 2 613 téléchargements
-

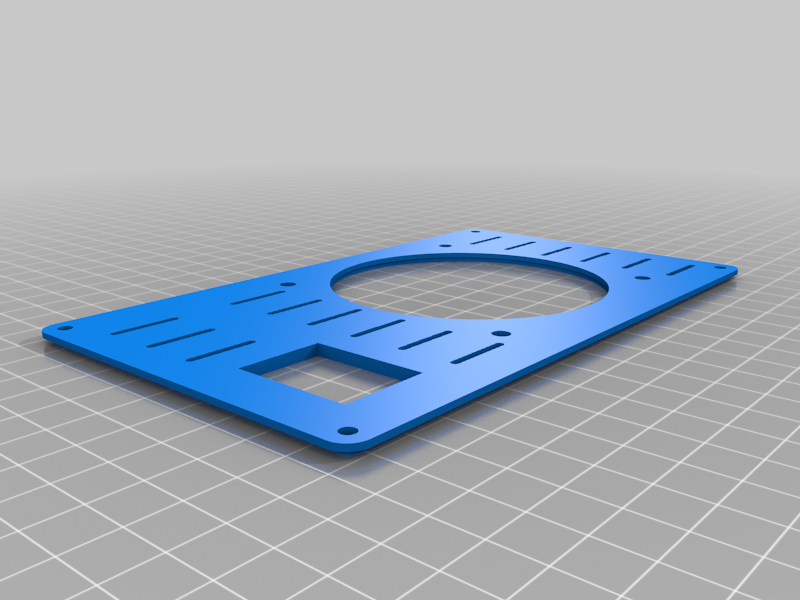

stlTapa_Caja_electrica_03.stl
1.5 Mo · 2 613 téléchargements
-

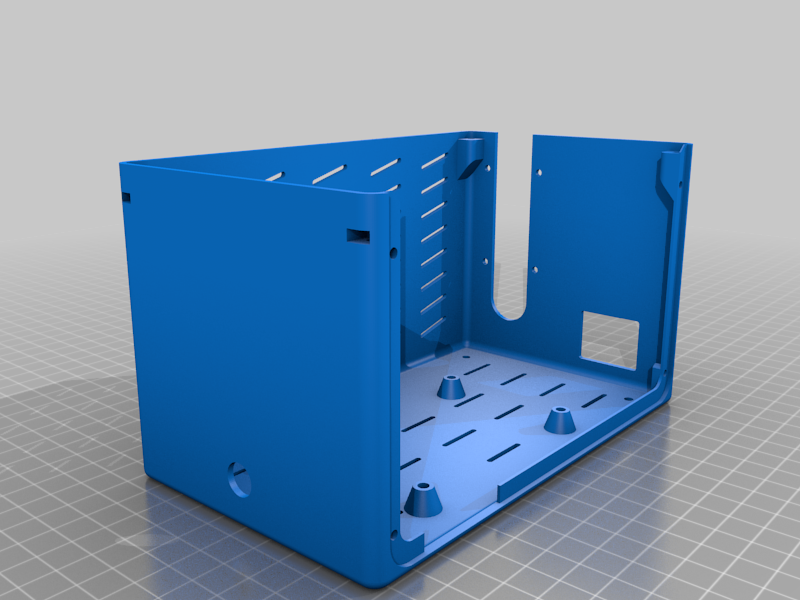

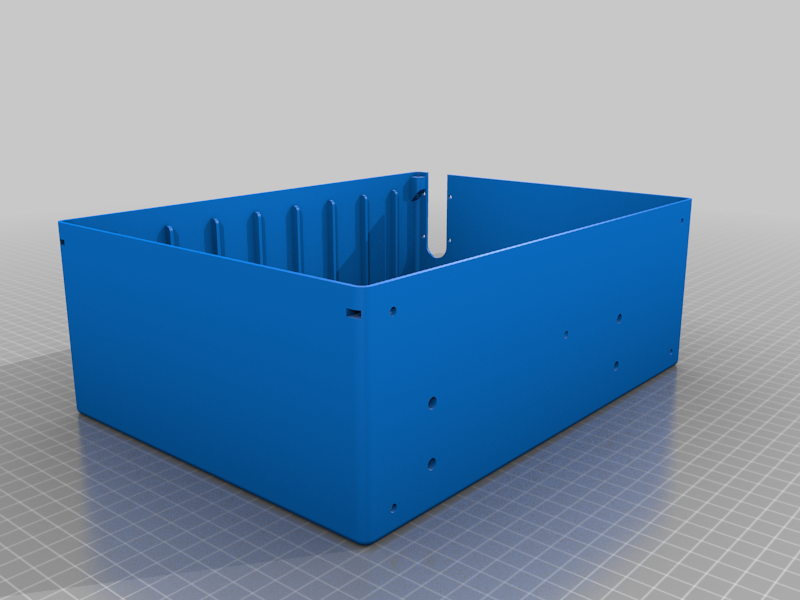

stlCaja_electrica_03.stl
4.5 Mo · 2 616 téléchargements
-

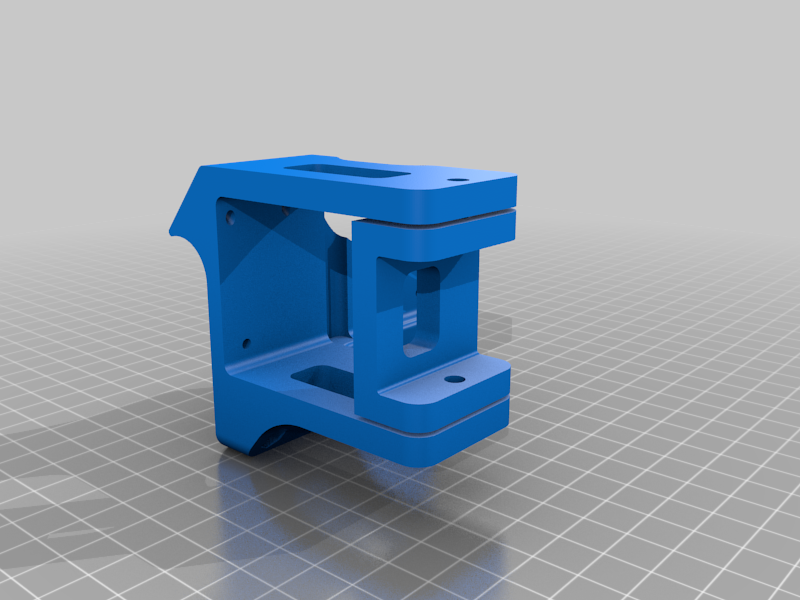

stlX_01_mod_ext_direct.stl
1.4 Mo · 2 608 téléchargements
Description
Large volume 3D printer
Build volume of 300x300x400mm
Overall dimensions:
X520-Y620-Z640
Built mainly with aluminum 20x20 and printed parts with a optimized and lightweight design.
The extruder is an MK8. For a future design I would like to use a "Bowden" type.
The Y carriage with hot bed could be optimized more its weight by cutting the aluminum sheet that holds the hot bed and using a 3mm glass, although it works well for me as it is. The engine pap of the Y carriage could be one of 1.7 A although I have changed it to one of 2 A to improve the dynamics.
All the commercial elements except for the aluminum profiles and the chrome bars I have bought them on Aliexpress.
https://www.youtube.com/watch?v=Szj0oV3RGcY
BOM:
2 Screw and nut THSL-500-8Dx1
Aluminum Profile 20x20 Type I Slot 5mm - 2x530; 3x360; 2x580
50 Nut Profile 5 tipo-I [M4]
8 Linear Bearing LM8UU 8x15x24
4 Linear Bearing LM10UU 10x19x29
2 Chrome Bars 8mm - L445mm
2 Chrome Bars 8mm - L530mm
2 Chrome Bars 10mm - L530mm
2 tubes of diameter 9.8 x 595mm
2 Coupling 5x8
1 Pulley GT2 6mm 20 Dientes eje 5mm
1 Free Pulley GT2 6mm 20 Dientes eje 5mm
1 M Belt GT2 6mm
1 Pulley GT2 10mm 16 Dientes eje 5mm
1 Free Pulley GT2 10mm 20 Dientes eje 5mm
1 M Belt GT2 10mm
1 GT2 Timing Belt Fixing 9x40mm
1 steel shaft 5mm L18mm
1 steel shaft 5mm L19.5mm
1 Hot Bed Support Aluminium 324x324x3
1 Hot Bed 328x328x3
1 Hot Bed Glass 310x328x4
4 Rubber feet
1 Extruder MK8 con Motor Nema 17 1.7A
1 Motor Nema 17 2A 59Ncm (eje Y)
1 Motor Nema 17 1.7A (eje X)
2 Motor Nema 17 0.6 A (eje Z)
4 Driver DRV8825
1 Ramps 1.4 Shield
1 Arduino Mega
1 RepRap LCD full graphic smart controller
1 Power Supply 24V 20A
1 Fan 80mm 12v
1 Step Down Converter 24v to 12v / 9A 300W
1 Fan 40mm 12v
1 Relay Socket 12Volt 40A
1 Switch 250 v 15 A
3 Limit switches
Wires
1 Cable Chain 10x20mm L0.5m
1 Cable Chain 10x10mm L0.5m
M3 Screw Leveling Spring
Bolts M4 different lengths
Nuts M4
Bolts M3 different lengths
Nuts M3
PLA Filament 1 kg

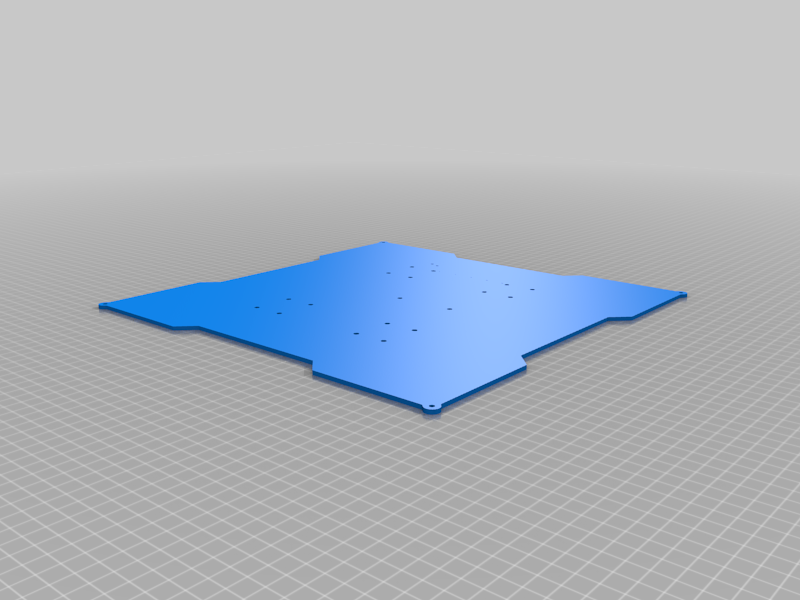

Edit 20-04-2018: The file Frame_Hot_Bed_mod.stl is added. It is the aluminum sheet that holds the hot bed
Update 04-25-2020: Modification of the electrical box: the box is separated with the electronics and the LCD screen, and the power supply is removed outside.
Diagonal reinforcing bars are added.
