Opera 3DP
par Raleon
Fichiers imprimables (13)
-

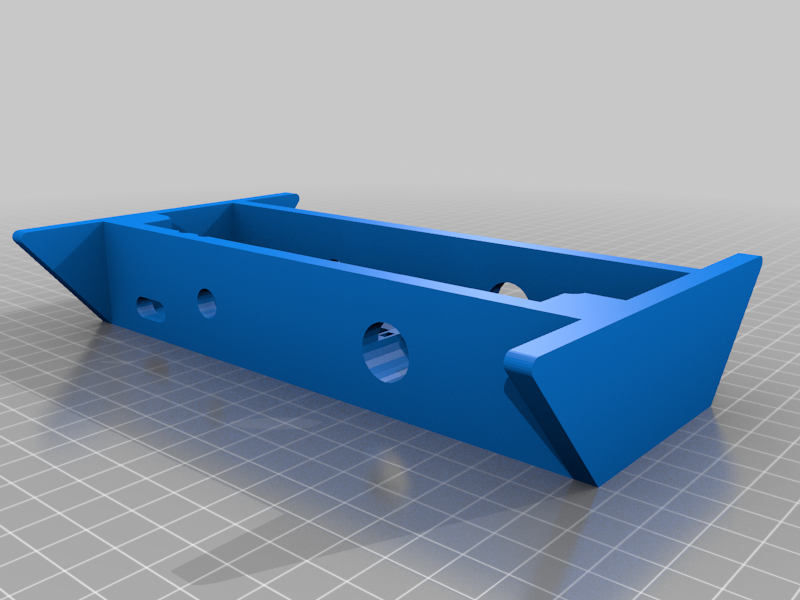

stlbase.stl
237 Ko · 744 téléchargements
-
stlcarrello_asse_x.stl
97 Ko · 740 téléchargements
-
stlasse_x_puleggia.stl
62 Ko · 739 téléchargements
-
stlasse_x__motore.stl
79 Ko · 749 téléchargements
-
stlestrusore.stl
90 Ko · 747 téléchargements
-
stlleva_estrusore.stl
34 Ko · 738 téléchargements
-
stlcollare.stl
51 Ko · 742 téléchargements
-
stlfrontale.stl
402 Ko · 740 téléchargements
-
stlretro.stl
397 Ko · 739 téléchargements
-
stlsupporto_interruttore_finecorsa.stl
40 Ko · 746 téléchargements
-

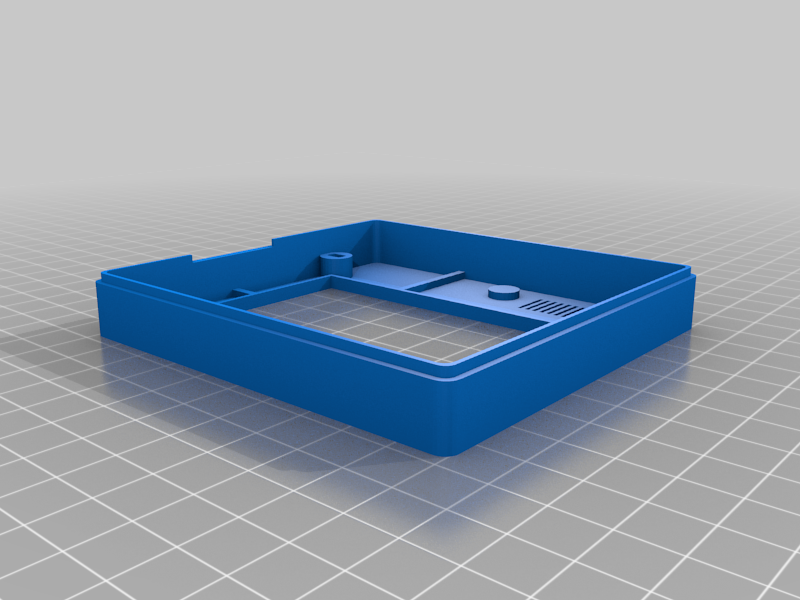

stlLCD_retro.stl
57 Ko · 746 téléchargements
-
stlLCD_frontale.stl
129 Ko · 748 téléchargements
-
stlsupporto_filamento.stl
101 Ko · 741 téléchargements
Description
Piccola stampamte 3d del peso di soli 2,4 Kg estremamente compatta e trasportabile. Il volume di stampa è di 90x110x100 mm (X, Y, Z) mentre le dimensioni complessive sono 257x217x244 mm (X, Y, Z). Tutti i pezzi sono stampabili con una comune stampampante con piano di stampa da 200x200 mm. I pezzi sono stati caricati per come devono essere stampati e non necessitano di supporti. Consiglio di mettere frenafiletto durante l'introduzione delle barre lisce dell'asse Z nella base. I motori che ho utilizzato per l'asse Z sono dei piccoli stepper (SPG20-1308) non molto veloci ma permettono di contenere le dimension e il peso e hanno tutti gli ingranaggi in metallo, mentre gli altri sono dei nema 17 con altezza di 28 mm.
Per il movimento lineare ho utilizzato barre lisce da 8 mm e 10 cuscinetti lM8SUU:
asse X 2x170 mm;
asse Y 2x200 mm;
asse Z 2x230 mm.
Il supporto del display è di Trigubovich, https://www.thingiverse.com/thing:1116163 modificato in alcune parti.
