KP3S Base
par Squirrelbrain
Fichiers imprimables (18)
-
stlPanel_small_Hex.stl
84 Ko · 3 898 téléchargements
-
stl
RRT.stl
101 Ko · 3 730 téléchargements
-
stl
FLB.stl
119 Ko · 3 603 téléchargements
-
stl
RLT.stl
136 Ko · 3 579 téléchargements
-
stl
FRT.stl
101 Ko · 3 568 téléchargements
-
stl
Panel_small_blank.stl
23 Ko · 3 591 téléchargements
-
stl
FRB.stl
129 Ko · 3 558 téléchargements
-
stl
RRB.stl
119 Ko · 3 534 téléchargements
-
stl
RLB.stl
140 Ko · 3 540 téléchargements
-
stl
Panel_large_blank.stl
20 Ko · 3 574 téléchargements
-
stl
FLT.stl
105 Ko · 3 535 téléchargements
-
stl
Panel_large_Hex.stl
88 Ko · 3 729 téléchargements
-

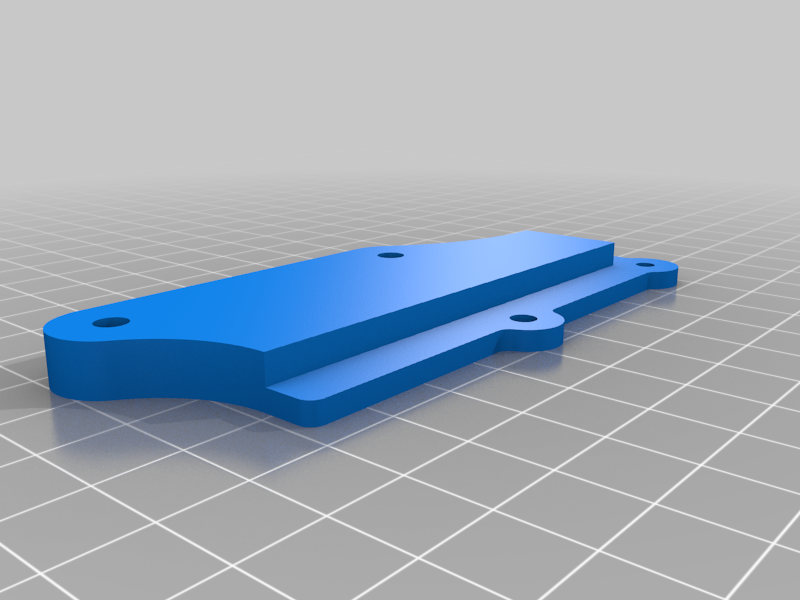

stlPS_mount_front.stl
112 Ko · 2 875 téléchargements
-

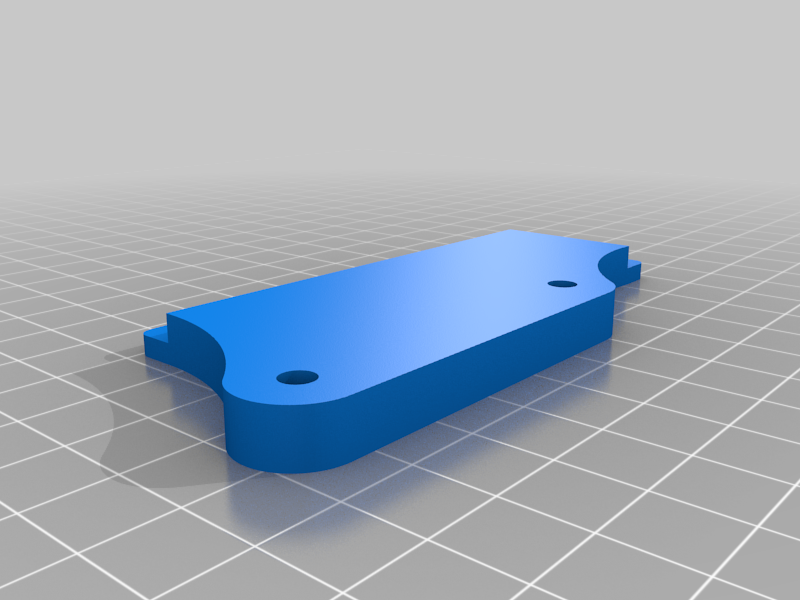

stlPS_mount_rear.stl
110 Ko · 2 862 téléchargements
-

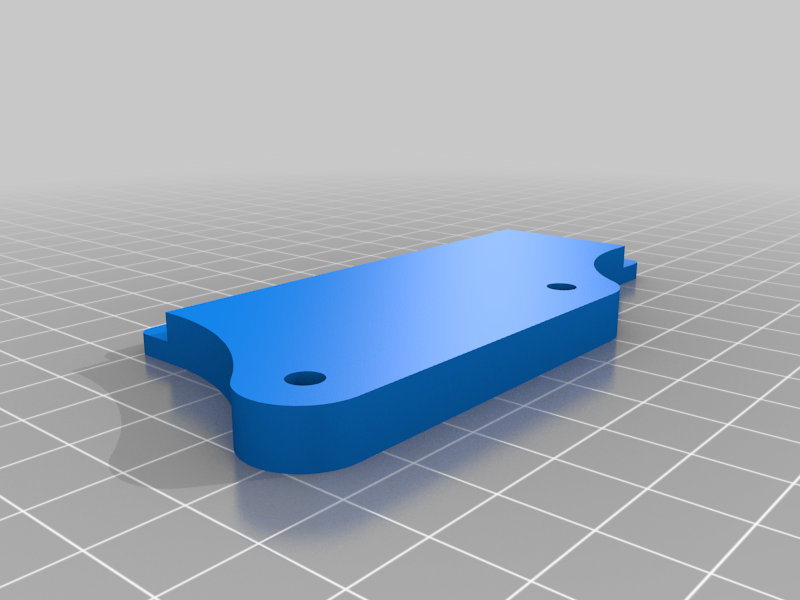

stlPS_mount_rear_+.stl
110 Ko · 2 858 téléchargements
-

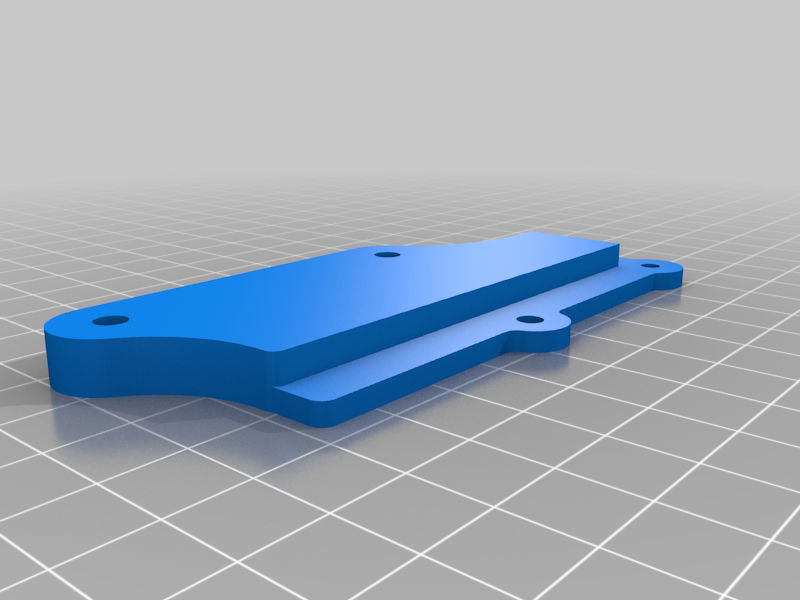

stlPS_mount_front_+.stl
116 Ko · 2 877 téléchargements
-

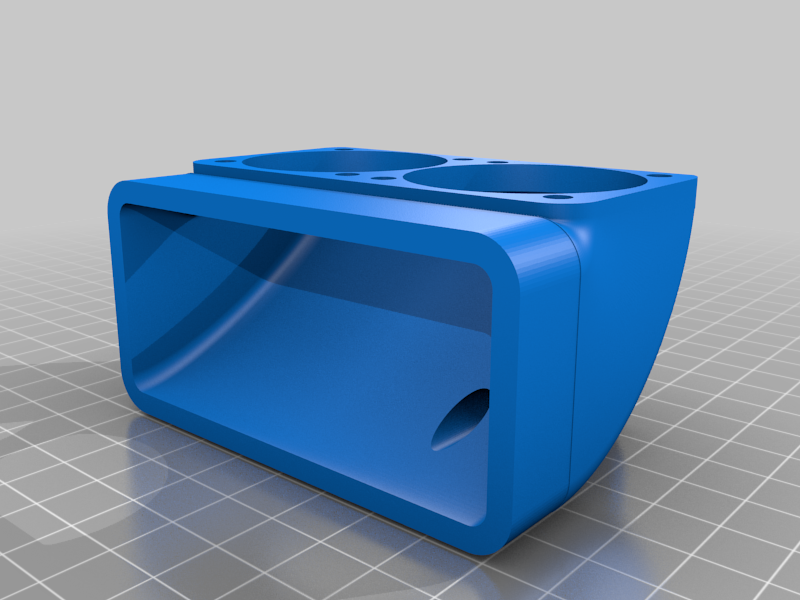

stlboard_cooling_duct.stl
3.1 Mo · 2 946 téléchargements
-
stlboard_cooling_duct_locking_ring.stl
37 Ko · 2 814 téléchargements
Description
Wanted to house the power supply for the KP3S underneath the printer so designed this Base, holds a LRS-350-24 or Standard power supply and a Pi 3 B+.
The Base plate from the Kingroon now bolts to the bottom of the new frame, M3 heat inserts ( M3 X D5.0 X L3.8 ) hold the Base plate to the frame.
*BASE PLATE/
Buttonhead:
M3x6mm X6
M3x8mm X2
BASE/
Countersunk:
M3x40mm X1
M3x35mm X7
Buttonhead:
M3x12mm X8
Heat set inserts X16
POWER SUPPLY/
M4x8mm X4
M4x10mm X1 (Fan housing)
*Added PSU mounts with offset holes.
