Rail Hypercube Ngen
par razorbac
Fichiers imprimables (33)
-

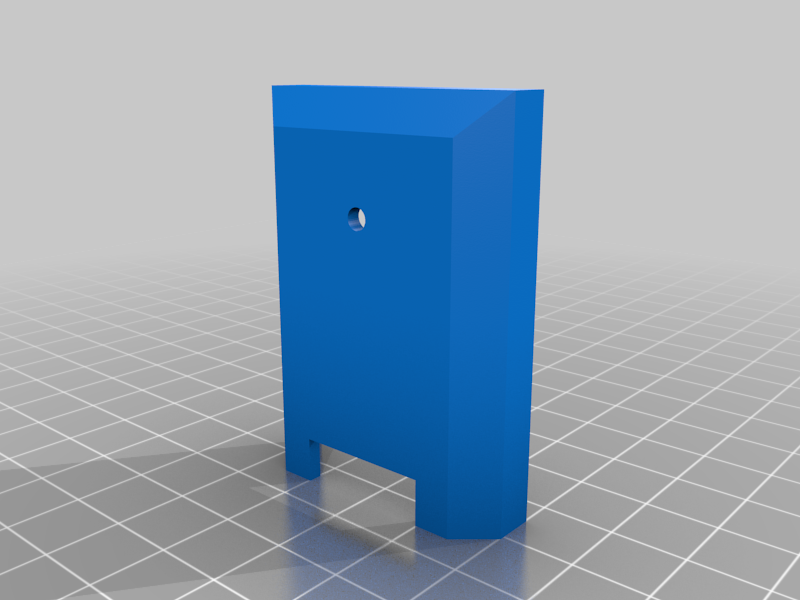

stlcache_fiche.STL
11 Ko · 54 téléchargements
-
stlinterne_tube_carbone__2pcs.STL
9 Ko · 55 téléchargements
-
stlarret_rail_mgn9__2pcs.STL
53 Ko · 54 téléchargements
-
stlchariot_haut_y_gauche.STL
80 Ko · 52 téléchargements
-
stlattache_end_stop_y_chariot.STL
9 Ko · 54 téléchargements
-
stlfacade_ventillo__30.STL
204 Ko · 55 téléchargements
-

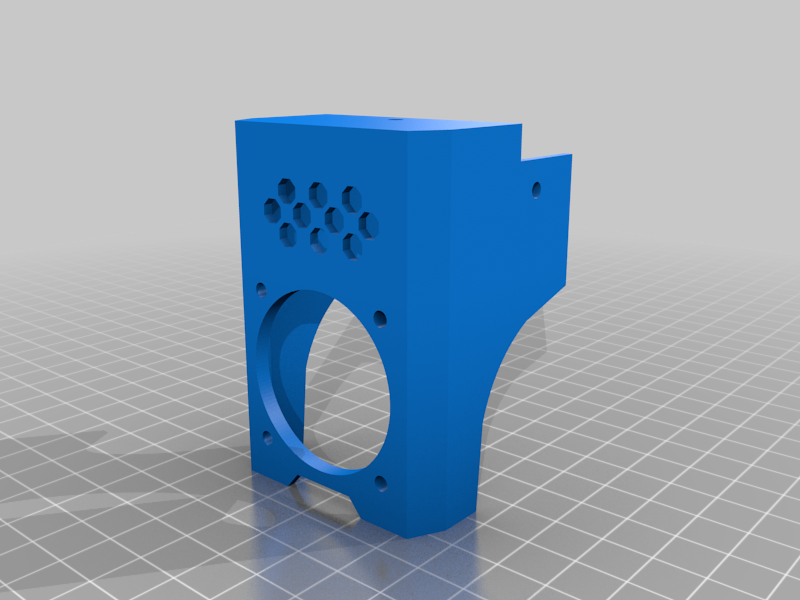

stlfacade_ventillo_40.stl
190 Ko · 55 téléchargements
-
stlchariot_y__gauche.STL
1.1 Mo · 53 téléchargements
-
stlchariot_y__droit.STL
1.1 Mo · 54 téléchargements
-

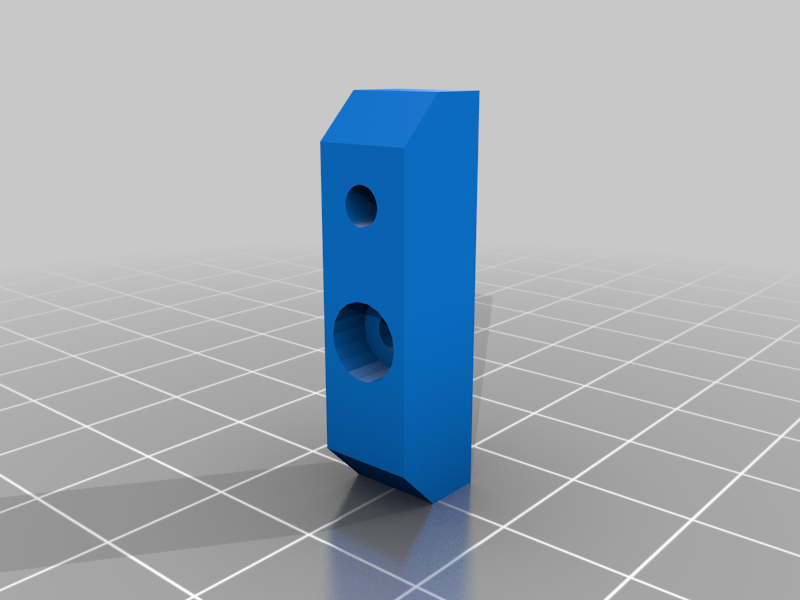

stlfixation_cache_fiche.STL
21 Ko · 54 téléchargements
-
stlbec_pla.stl
6.3 Mo · 54 téléchargements
-
stlsemelle_B_rail_mgn12_2pcs.STL
35 Ko · 55 téléchargements
-
stlchariot_haut_y_droit.STL
80 Ko · 54 téléchargements
-
stlattache_moteur_droit.STL
5.9 Mo · 52 téléchargements
-

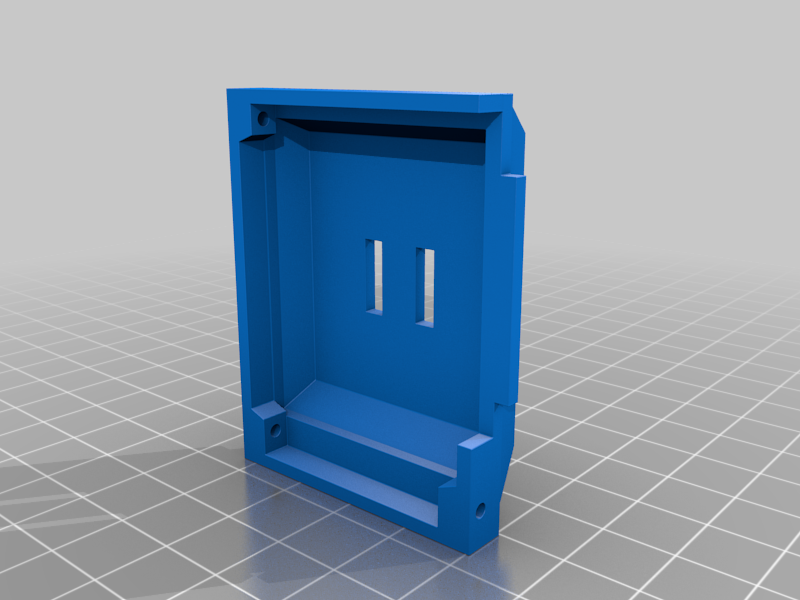

stlcapot_AR__new.STL
6 Mo · 53 téléchargements
-
stlsupport_hotend__Av.STL
285 Ko · 54 téléchargements
-
stlpieds_ptfe.STL
244 Ko · 54 téléchargements
-
stlattache_courroie_2pcs.STL
87 Ko · 54 téléchargements
-
stlattache_poulie_ar_gauche.STL
6.6 Mo · 54 téléchargements
-
stlpasse_file_1.STL
9 Ko · 54 téléchargements
-
stlarret_rail_mgn12_2pcs.STL
22 Ko · 57 téléchargements
-
stlattache_optique__end_stop_y.STL
22 Ko · 52 téléchargements
-
stlgabarit_r50.STL
637 Ko · 54 téléchargements
-
stlpasse_file.STL
9 Ko · 30 téléchargements
-

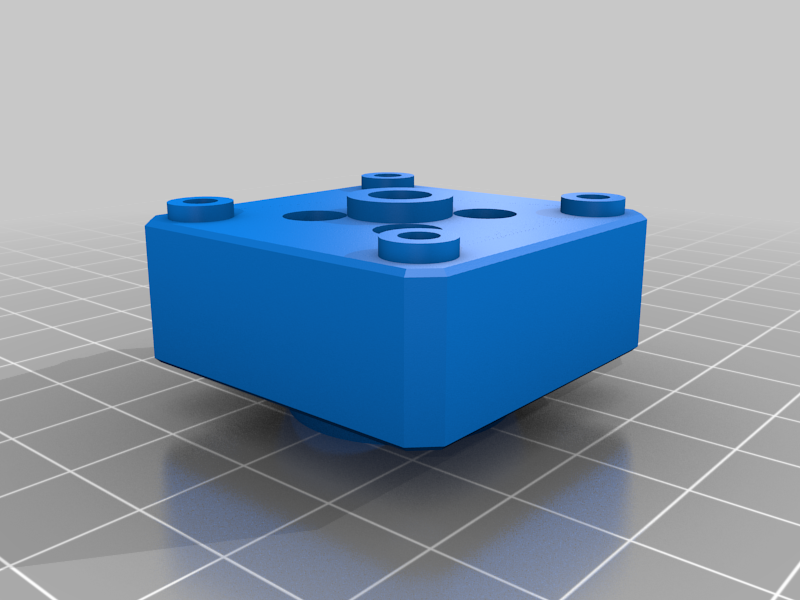

stlsupport_dragon.STL
846 Ko · 29 téléchargements
-
stlrail__insert__interne_carbone.STL
1.3 Mo · 59 téléchargements
-
stlreducteur_40-30.stl
175 Ko · 55 téléchargements
-
stlsupport_hotend_AR.STL
7.8 Mo · 55 téléchargements
-

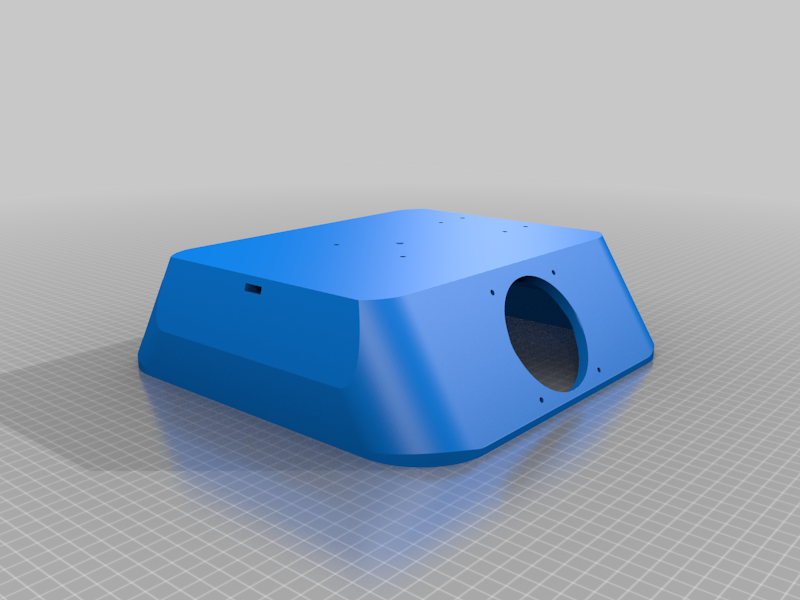

stlverrue.STL
11.6 Mo · 52 téléchargements
-
stltension_courroie_droit.STL
5.2 Mo · 53 téléchargements
-
stlattache_moteur__gauche.STL
5.9 Mo · 54 téléchargements
-
stlattache_poulie_ar_droit.STL
6.6 Mo · 55 téléchargements
-
stltension_courroie_gauche.STL
5.2 Mo · 57 téléchargements
Description
Rail Hypercube Ngen
Modification de la partie X et Y Arbre et douille vers du Rail linaire . Nouveau support hotend en direct drive orbiter ,piezo orion ,compatible dragon et ed3v6 + nouvelle verrue pour DD + capteur de filament (en test).
Home x sensorless
Preference passage en 24 v hotend
Matérielle .
Rail Mgn12H hiwin L= 400 mm (2 pcs pour y)
Rail Mgn9H hiwin L= 400 mm (1 pcs pour x)
https://fr.aliexpress.com/item/4000334226401.html?spm=a2g0s.9042311.0.0.27426c37fBmZ8O
Tube Carbone 202018 L= 500 https://fr.aliexpress.com/item/32946654825.html?spm=a2g0s.9042311.0.0.27426c37w4EOkG
Orbiter extrudeur https://fr.aliexpress.com/item/1005002071694186.html?spm=a2g0s.9042311.0.0.27426c37oj7H7m
Pneufit haut verrue https://fr.aliexpress.com/item/1005001570296979.html?spm=a2g0s.9042311.0.0.27426c37EKTrr6
Vis M3 6 pans cylindrique ----> 35 mm ,12 mm, 10 mm,8mm https://fr.aliexpress.com/item/32968483467.html?spm=a2g0o.productlist.0.0.13f924ebWqIrWH&aem_p4p_detail=2021062602353910942617206425340009833734
insert https://www.amazon.fr/gp/product/B07RKTMKGR/ref=ppx_yo_dt_b_asin_image_o05_s00?ie=UTF8&psc=1
Écrous marteau M3 pour profil 3030 https://fr.aliexpress.com/item/32979490440.html?spm=a2g0s.9042311.0.0.27426c37k9AyD3
Deux profiles 3030 en 460 mm de long pour la Ngen !!!
L de fixation 3030 (8pcs) https://fr.aliexpress.com/item/32979490401.html?spm=a2g0s.9042311.0.0.27426c37k9AyD3
ventilateur 5015 et ventilateur 303010
Câblage hotend voir photo matérielle
Carte de prototypage https://www.amazon.fr/gp/product/B08F2TB5Y5/ref=ppx_yo_dt_b_asin_image_o00_s00?ie=UTF8&psc=1
Connecteur jst femelle ( voir photo)
Impression Abs layer 0.2
7 couches haut et bas et 5 en coque , remplissage max 30% pour les pièces mobiles ( voir photos poids)
Pièces fixe peut être chargé .
Montage --> utilisé les deux écarteurs mgn12 pour positionnés les rails mgn12 qui seront pré monté sur les 3030 comme sur photo, les écarteurs se posent sur le 3030 existent et le pré montage rail sur écarteur .
upgrade correctif rail_ insert _carbone , avec un trous amorce , le reste vous forez
Upgrade rajout gabarit r50 pour découpe
upgrade 31/08/2021 façade ventillo 40 avec réducteur 40/30
voir partie piezo dans mes travaux
