SEXTANT fully functional

par Bodek152

Fichiers imprimables (12)

  • stl

    SEXTANT_v40.stl

    1.5 Mo · 7 051 téléchargements

    Télécharger
  • stl

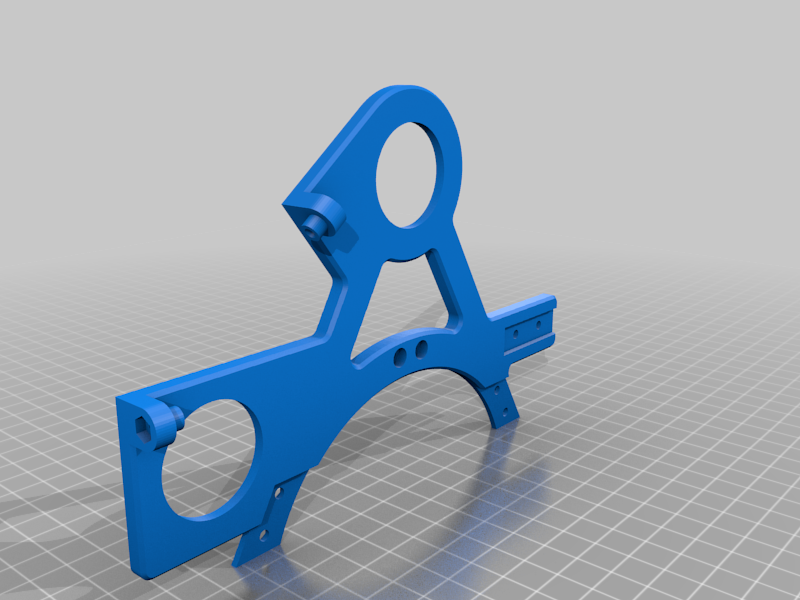

    upper_frame.stl

    313 Ko · 6 908 téléchargements

    Télécharger
  • stl

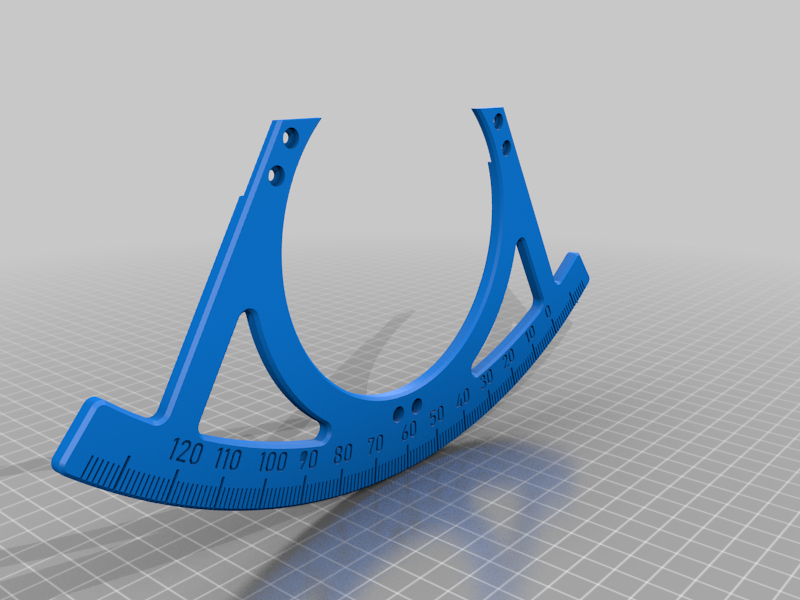

    lower_frame.stl

    912 Ko · 6 909 téléchargements

    Télécharger
  • stl

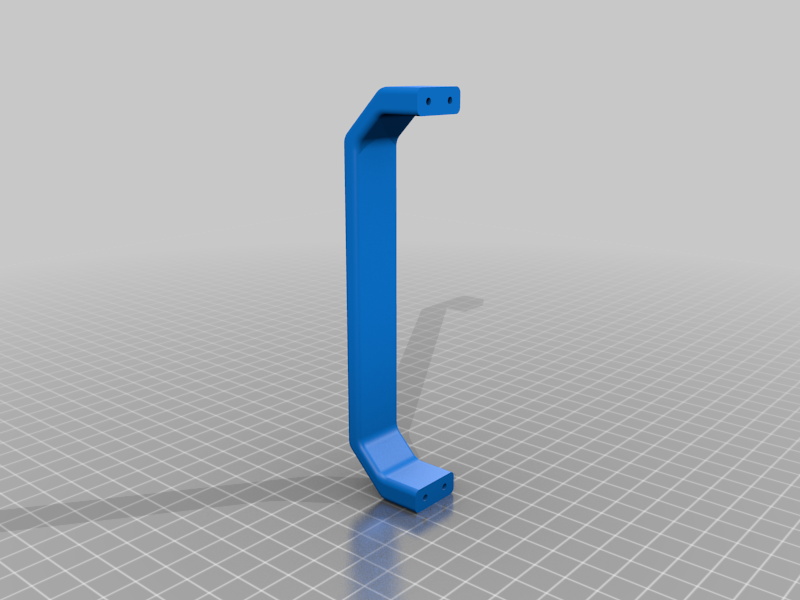

    grip.stl

    317 Ko · 6 817 téléchargements

    Télécharger
  • stl

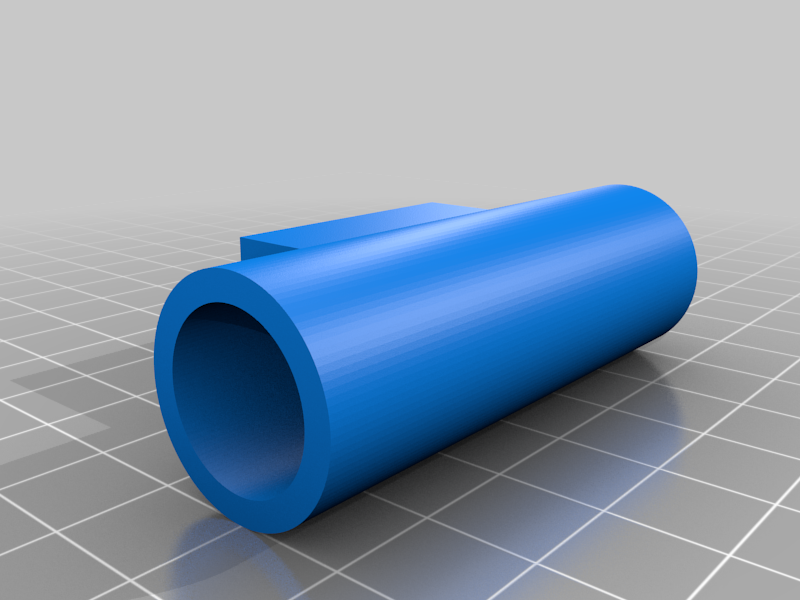

    scope.stl

    201 Ko · 6 821 téléchargements

    Télécharger
  • stl

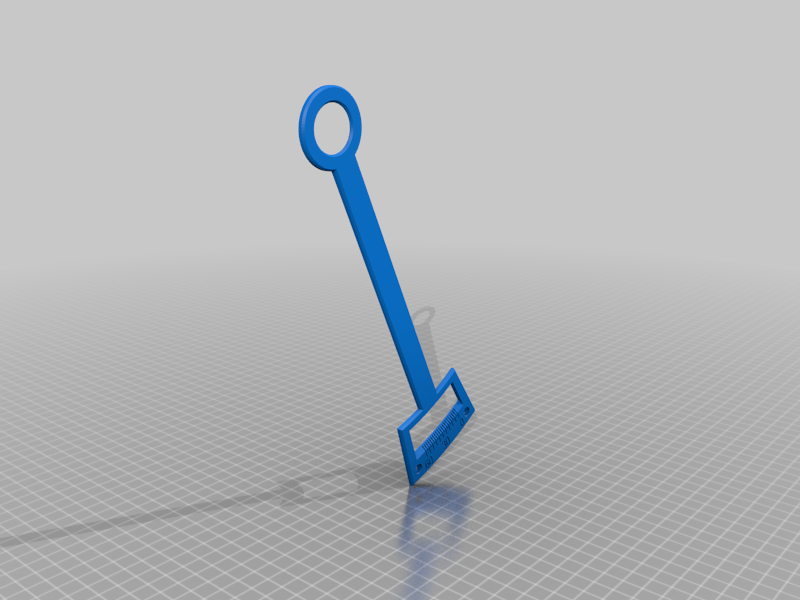

    nonius_arm.stl

    254 Ko · 6 826 téléchargements

    Télécharger
  • stl

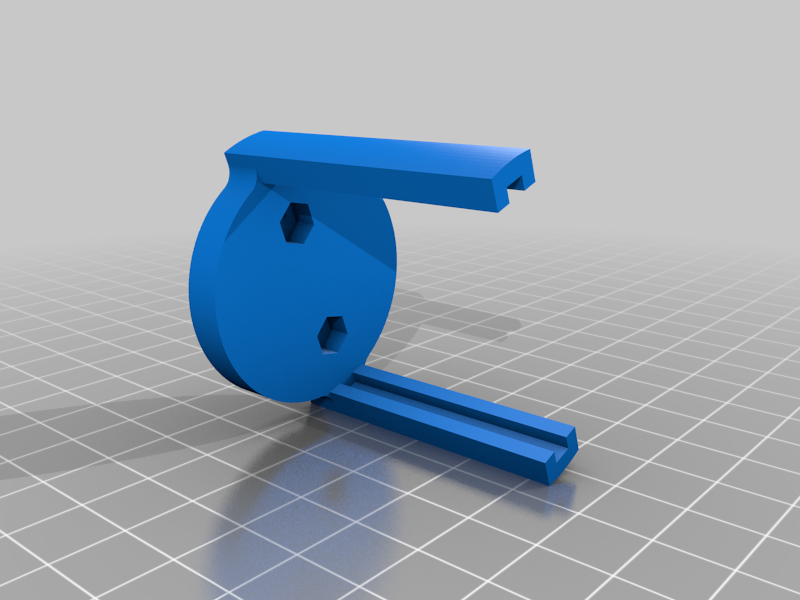

    big_miror_holder.stl

    66 Ko · 6 813 téléchargements

    Télécharger
  • stl

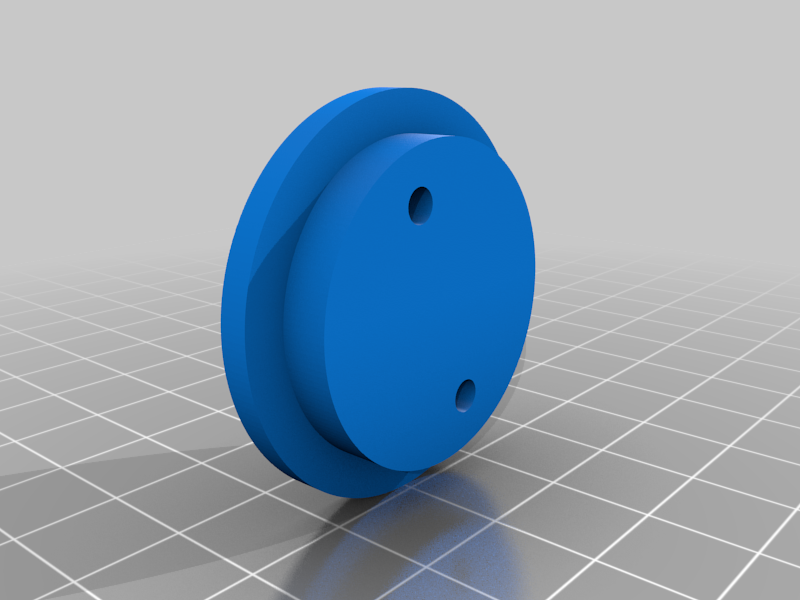

    nonius_arm-plug.stl

    131 Ko · 6 812 téléchargements

    Télécharger
  • stl

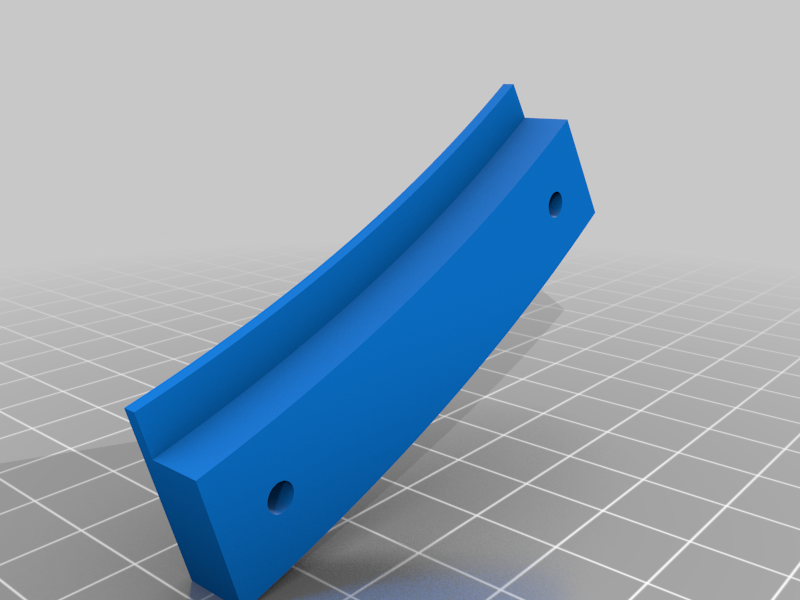

    nonius_slide.stl

    41 Ko · 6 795 téléchargements

    Télécharger
  • stl

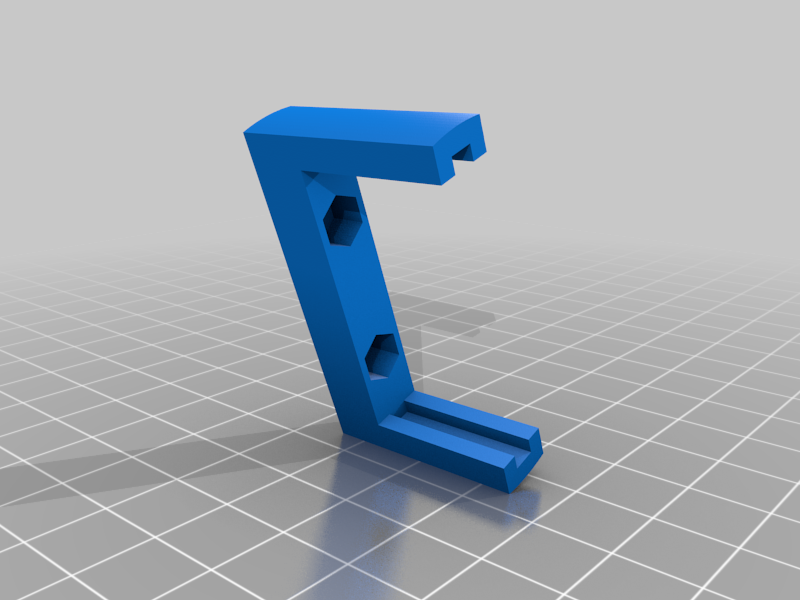

    small_miror_holder.stl

    32 Ko · 6 808 téléchargements

    Télécharger
  • stl

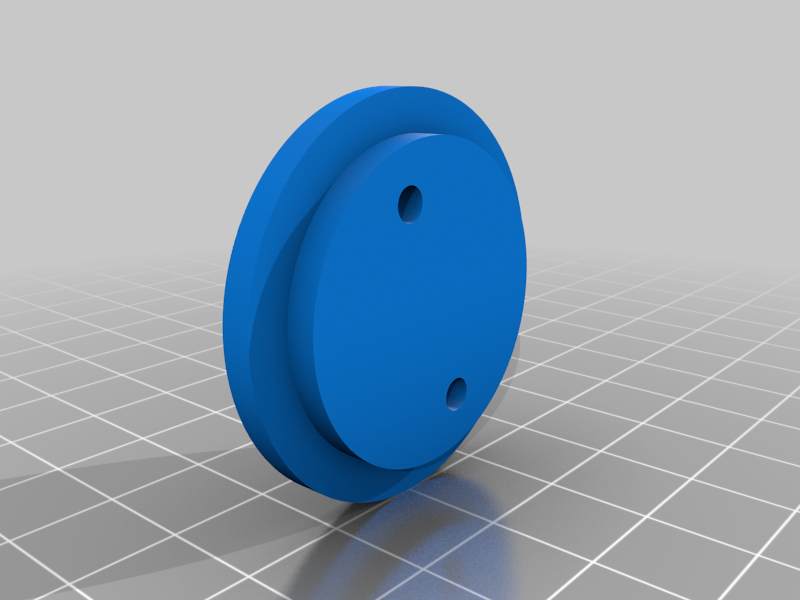

    smal_mirror_plug.stl

    120 Ko · 6 805 téléchargements

    Télécharger
  • stl

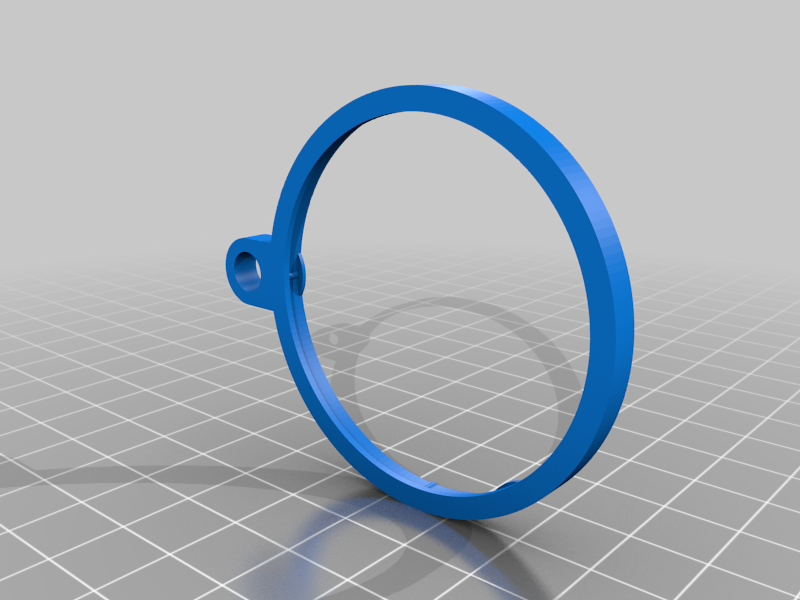

    sun_shield_frame.stl

    140 Ko · 6 849 téléchargements

    Télécharger

Description

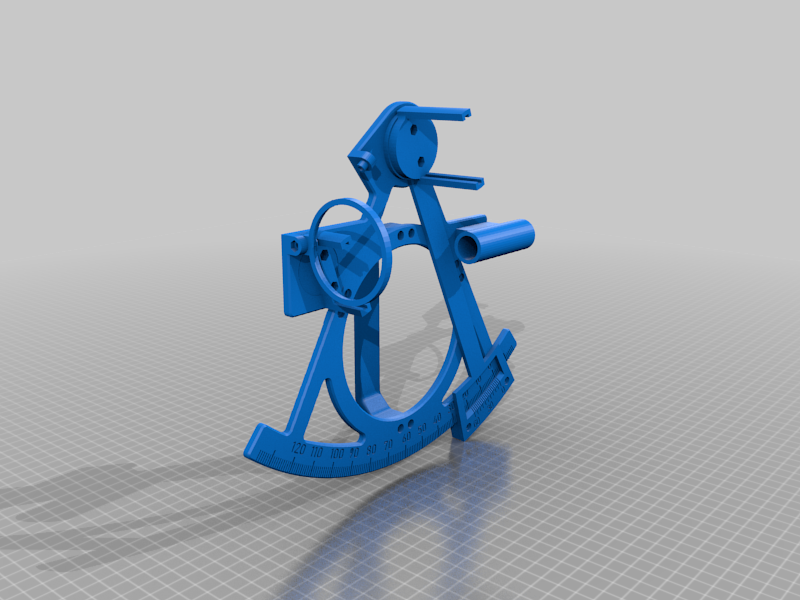

Functional sextant with vernier scale precision of 6' (6 geographical minutes).
For sun protection shields I used a standard spare glasses for welding mask.
Mounting screws are M3 and for sun shields M4.
I used 3mm glass mirrors, but they are not the best because of light refraction error in glass. Better would be mirror made from polished steel it gives almost no refraction error.

Sextant frame i made in two elements because not enough space on 3D printer table.

Tags

#navigation #sailing #sextant
