Eggbot + Sphere-o-bot + Eggduino Mods + ArduinoUno (Updated)

par Blubber33

Fichiers imprimables (21)

  • stl

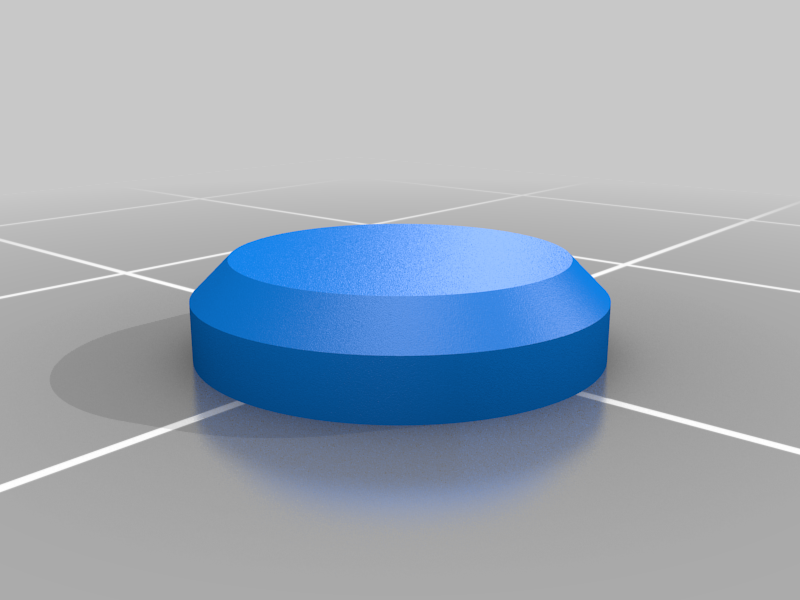

    Cap-Knob-Nut_M3.stl

    53 Ko · 257 téléchargements

    Télécharger
  • stl

    Cap-Knob-Nut_M4.stl

    53 Ko · 255 téléchargements

    Télécharger
  • stl

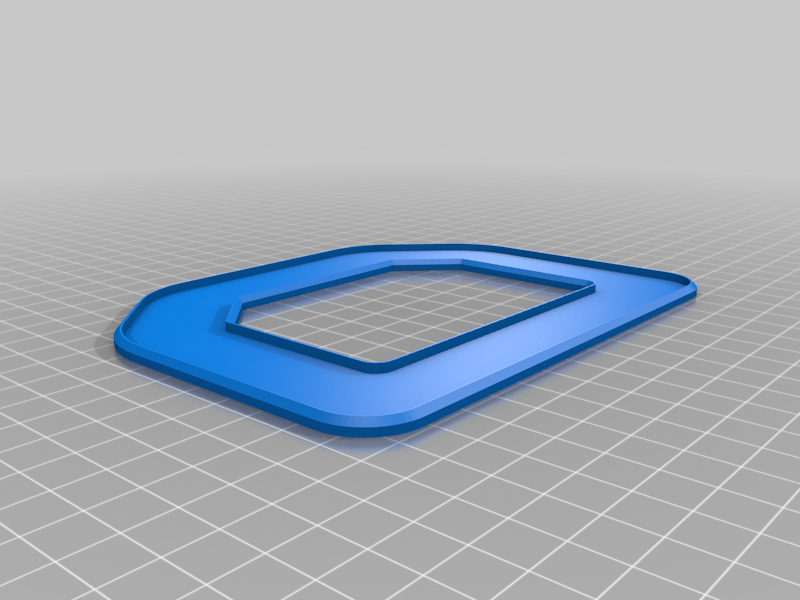

    base.stl

    61 Ko · 257 téléchargements

    Télécharger
  • stl

    axle_carrier_inner_V3.stl

    571 Ko · 266 téléchargements

    Télécharger
  • stl

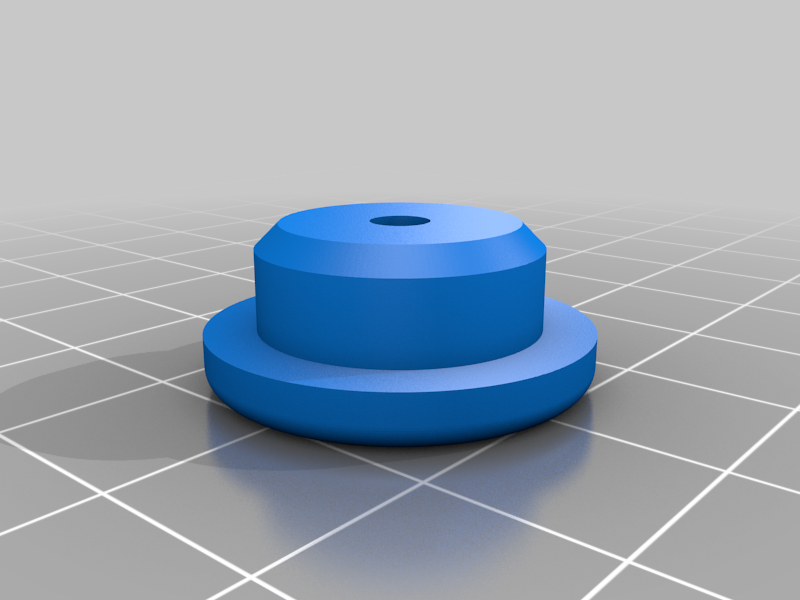

    axle_carrier_outer_V3.stl

    543 Ko · 266 téléchargements

    Télécharger
  • stl

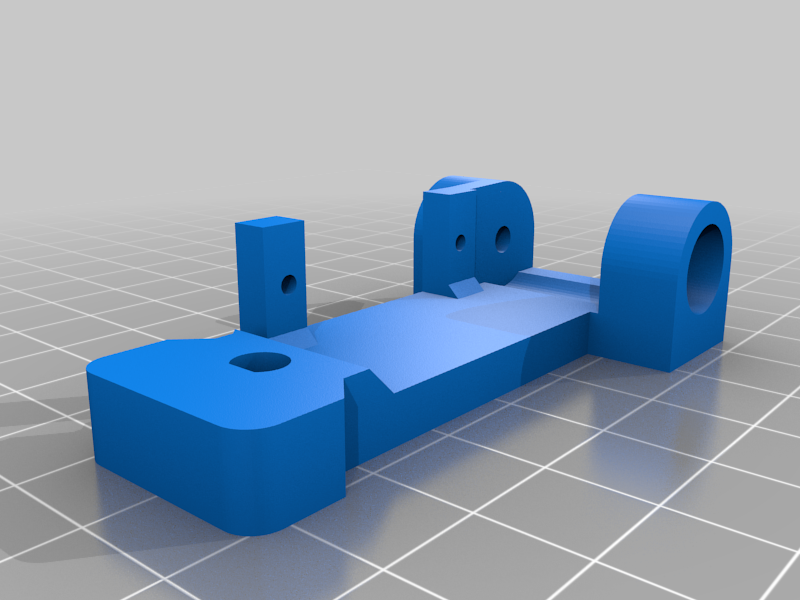

    Vert_Arm_V3.stl

    123 Ko · 270 téléchargements

    Télécharger
  • stl

    strain_relief_for_cable_wrap.stl

    429 Ko · 254 téléchargements

    Télécharger
  • stl

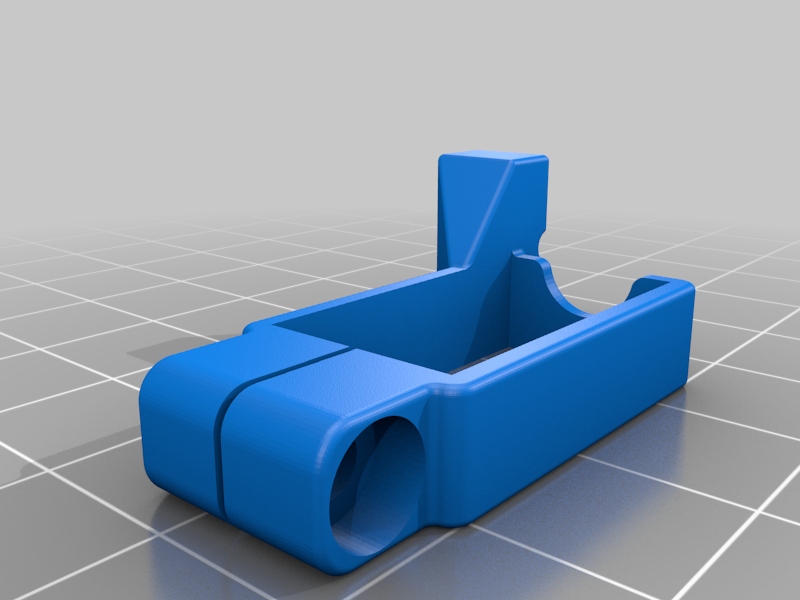

    strain_relief_for_bare_wires.stl

    413 Ko · 256 téléchargements

    Télécharger
  • stl

    electronics_case_lid_wFan_V3.stl

    394 Ko · 266 téléchargements

    Télécharger
  • stl

    pen_holder_V3.stl

    583 Ko · 271 téléchargements

    Télécharger
  • stl

    electronics_case_lid_V3.stl

    258 Ko · 258 téléchargements

    Télécharger
  • stl

    electronics_case_V3.stl

    254 Ko · 268 téléchargements

    Télécharger
  • stl

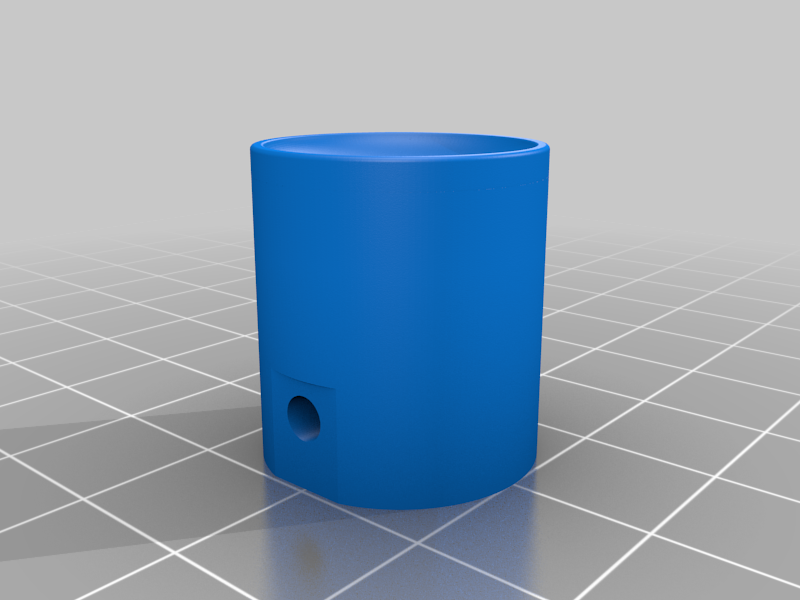

    coupler_stepper_long_22_V3.stl

    1.2 Mo · 268 téléchargements

    Télécharger
  • stl

    coupler_stepper_short_17_V3.stl

    1.3 Mo · 265 téléchargements

    Télécharger
  • stl

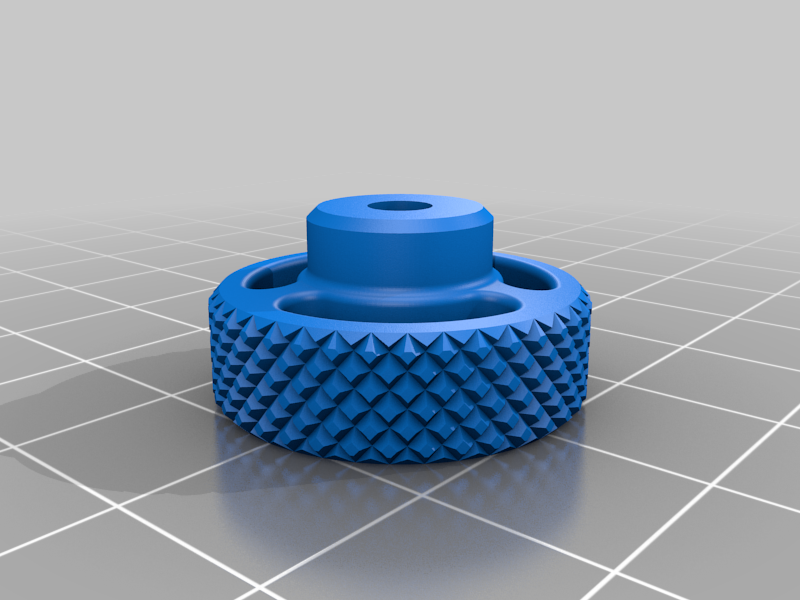

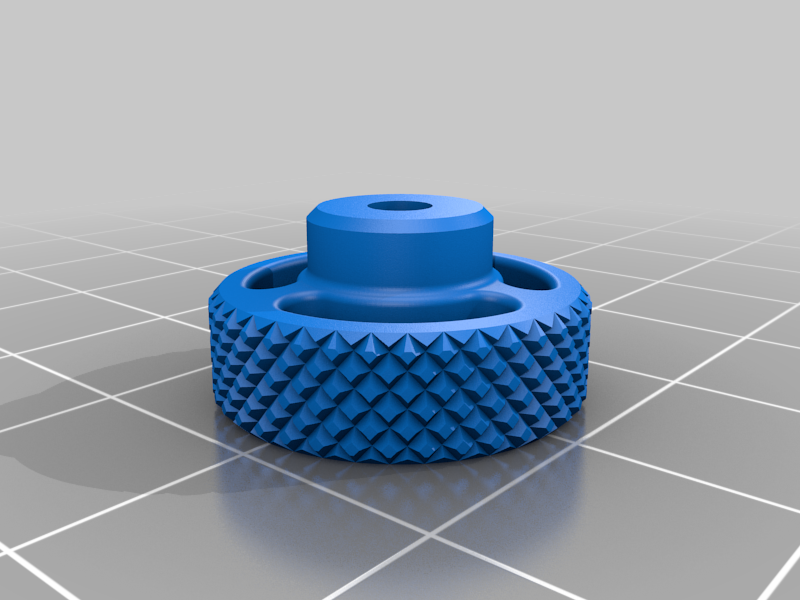

    Knob-Nut_M4_V3.stl

    2.2 Mo · 259 téléchargements

    Télécharger
  • stl

    Knob-Nut_M3_V3.stl

    2.2 Mo · 259 téléchargements

    Télécharger
  • stl

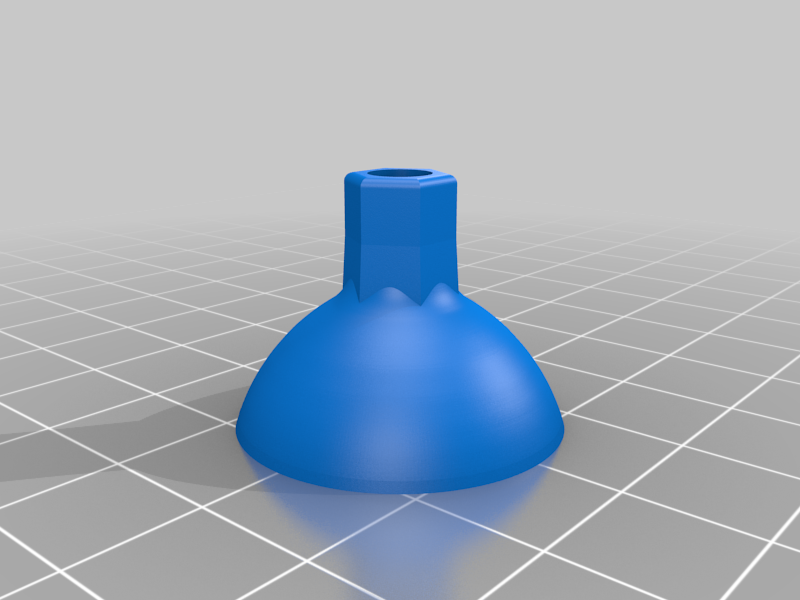

    Cup_coupler_V3.stl

    3.7 Mo · 276 téléchargements

    Télécharger
  • stl

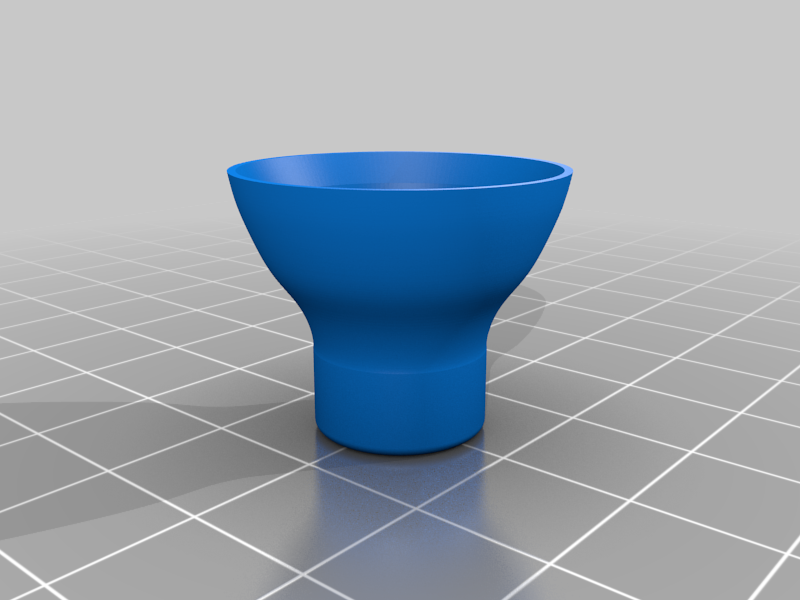

    Centering_cup_V3.stl

    3.5 Mo · 279 téléchargements

    Télécharger
  • stl

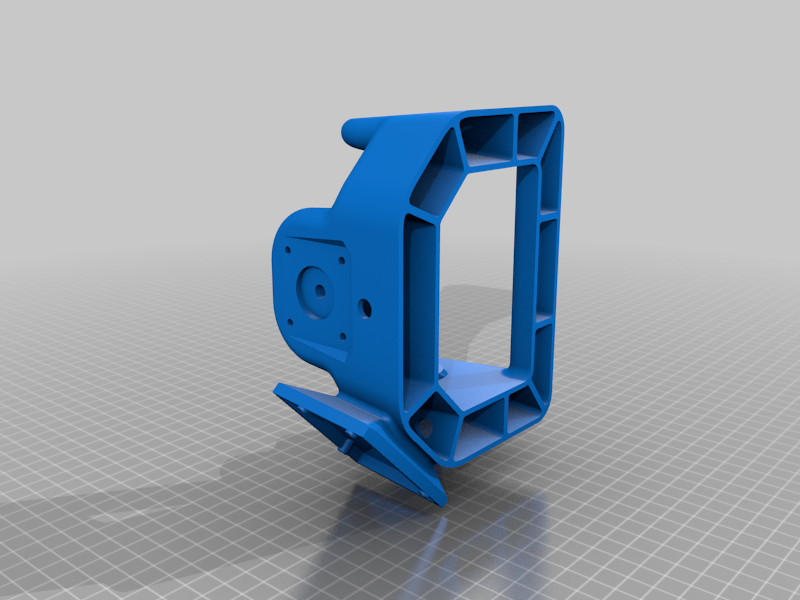

    MAIN_FRAME_[V2.stl

    6.6 Mo · 248 téléchargements

    Télécharger
  • stl

    Adapter_Sharpie_fine_V1.stl

    607 Ko · 256 téléchargements

    Télécharger
  • stl

    Adapter_Sharpie_ultra_V1.stl

    599 Ko · 256 téléchargements

    Télécharger

Description

The design of the Sphere-O-Bot is great! Thank you for that!

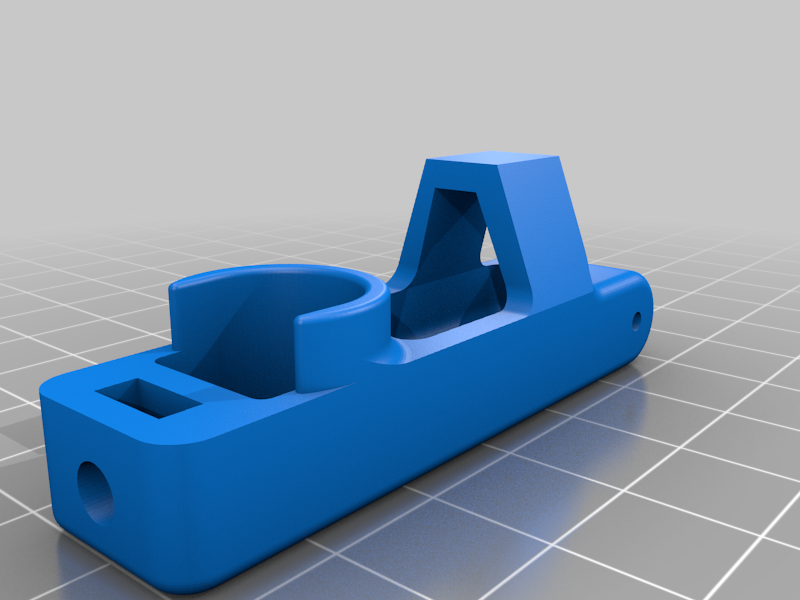

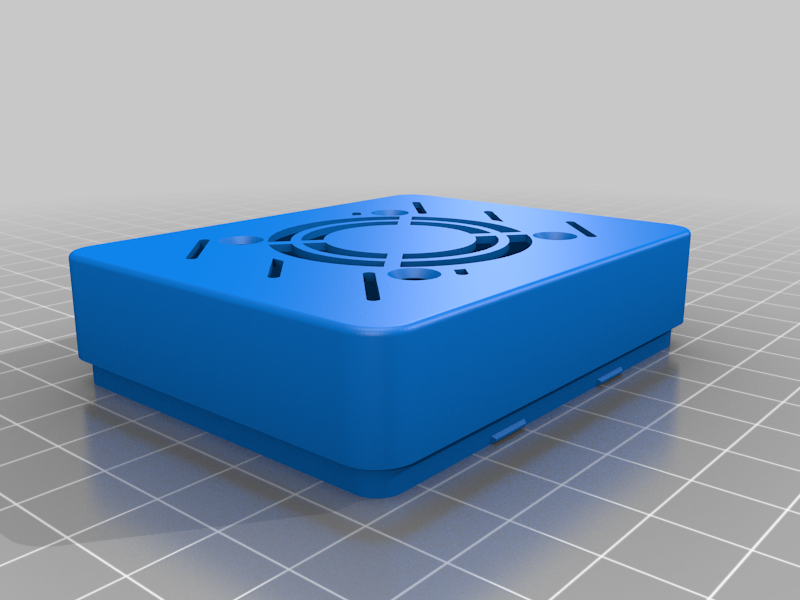

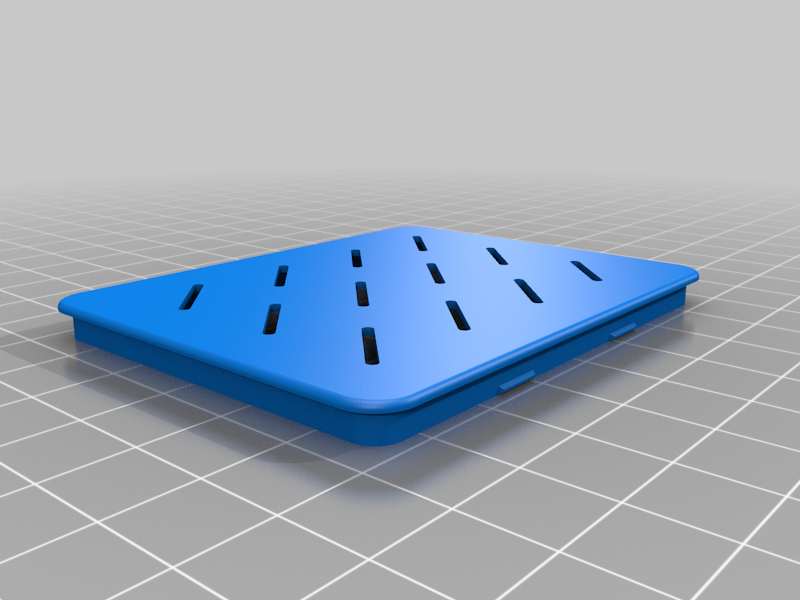

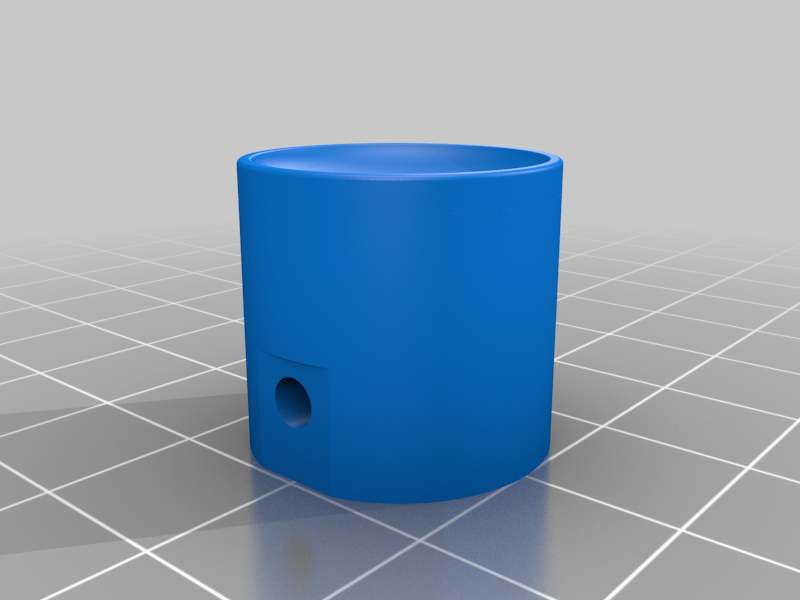

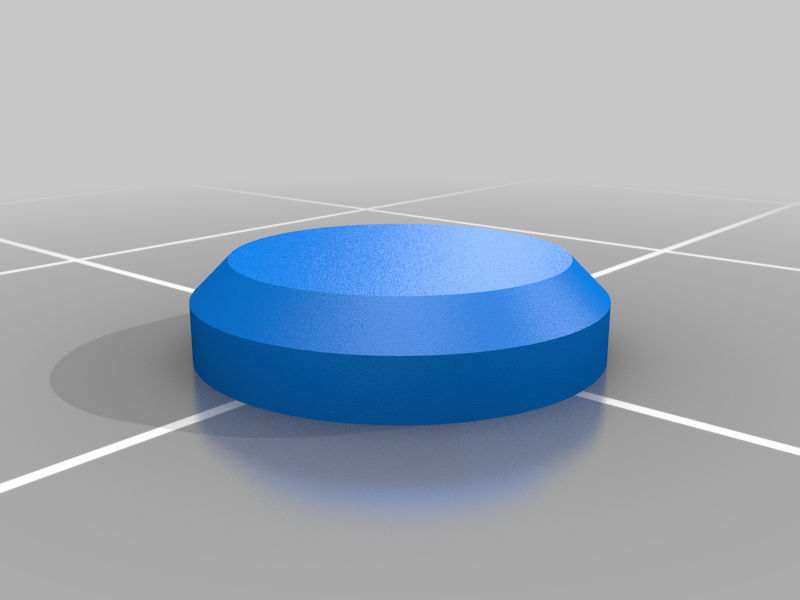

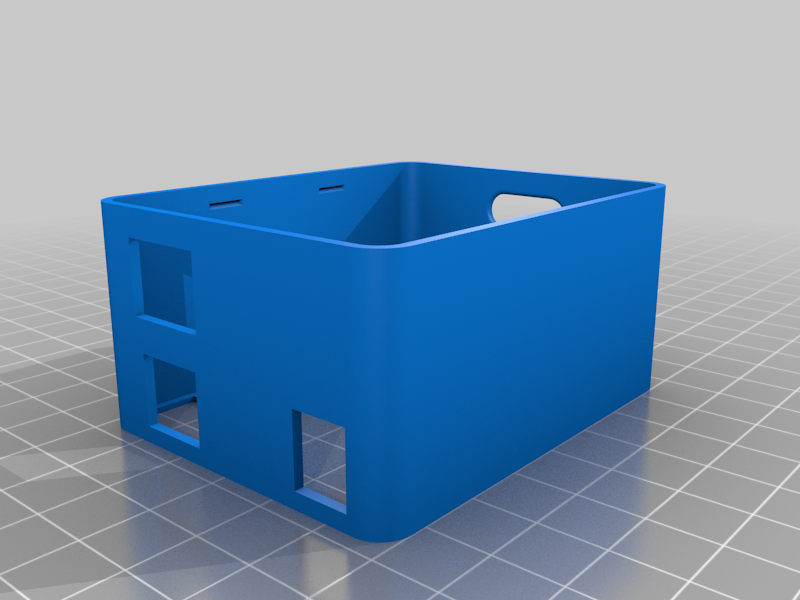

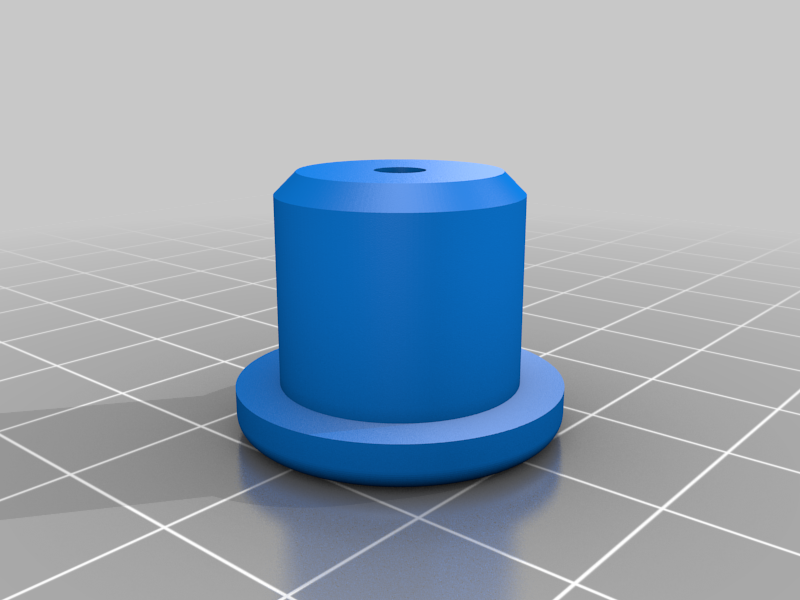

During the assambly with a mixure of remixed files, I had some issues that parts did not fit perfect to the MainFrame. I updated or create the not fitting components.
(pic of all modified / new parts)

To control the Eggbot, I use a ArduinoUno with a CNC shield with AT2100 stepper driver.

What you need to create this painting robot:

4x 623ZZ 3x10x4mm
2x Wood screw (3mm; for Pen-Arm)
1x Threaded steel rod (3mmØ,80mm length)
1x compression spring (4,5mmØ, 10 mm length)
2x 1.8deg NEMA 17 Stepper motors + cables
1x SG90 servo
1x Arduino Uno + CNC shield
1x 40mm 5V fan (optional)
2x Stepper motor drivers
1x Power supply 12v
1x 12V DC Plug DC Female Connector
12mm M3 bolts M3 nuts

Assambling is easy.
To get it runnung and controled with Inkscape... took me a while...

You can not use the original Sphere-O-Bot firmware, because they use there controler board. I got it running with the EggDuino firmware. But before you upload it, check in the EggDuino.ino file, which board is selectet!!! And may change it to the one you use (here: BOARD_CNCSHIELD). Otherwies you only here a humming of the steppers.

To control, you can use the latest version of Inkscape with the Eggbot plugin (ad-ink_320_r0). I had to change the timings for the servo, thats it.

To see it running is really cool.

Update 08.04.2022:

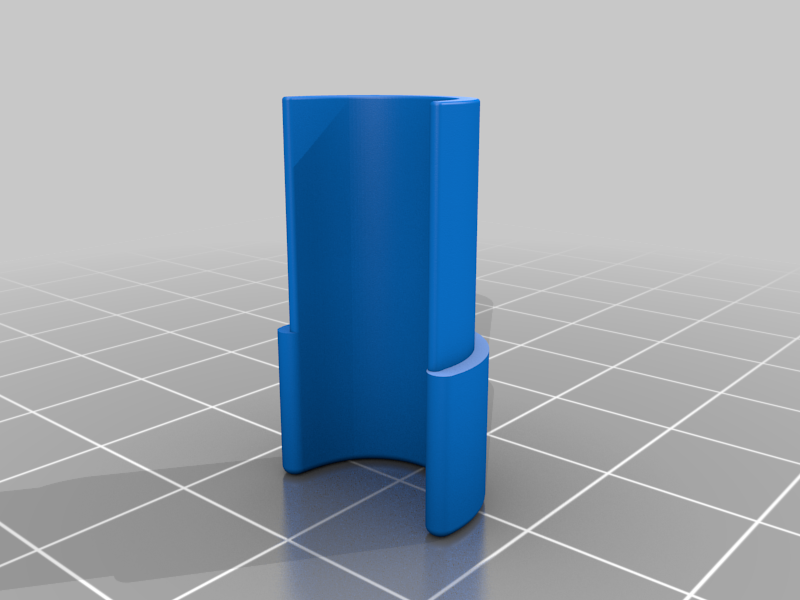

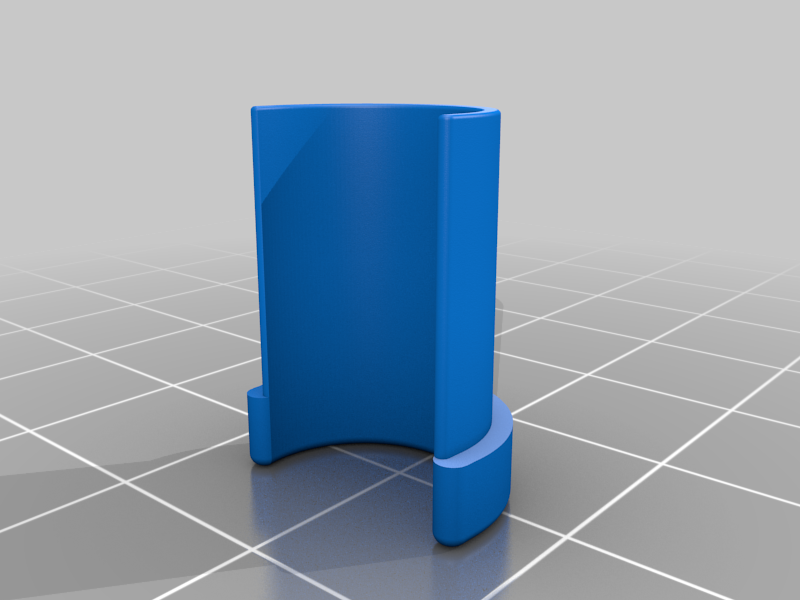

To use sharpie pencels, I upload two adapter one for fine and one for ultra fine.
Now you can switch the pencils without recalibrating the arm.
